Schau auf dein Fenster. Wir zeigen dir, worauf es ankommt.
Ein guter Insektenschutz beginnt am Fensterprofil. Mit den Bildern erkennst du den Unterschied zwischen Rahmen und Flügel, findest mögliche Befestigungen und bereitest deine Anfrage vor – ohne selbst Fertigungsmaße auszurechnen.
Welchen Absatz siehst du von außen?
Vergleiche die Lage von Flügel und festem Rahmen bei geschlossenem Fenster. Die Schnittzeichnungen zeigen nur dieses Verhältnis – die restliche Fenstergeometrie prüfen wir anschließend.
Hellgrau: beweglicher Fensterflügel. Dunkelgrau: fester Blendrahmen. Die Auswahl grenzt Möglichkeiten ein und ist noch keine technische Freigabe.
Flächenversetzt: Darauf kommt es an
Prüfe jetzt, ob ein Wetterschenkel in diesen Raum hineinragt und wie der Falz geformt ist.
- SE/14
Für flächenversetzte Kunststofffenster ohne Wetterschenkel. Halteklammer und umlaufende Bürste sitzen im passenden Falz.
- SE/14.8
Eine verwandte Kunststofffenster-Ausführung mit 13 mm Einbautiefe statt 16 mm bei SE/14.
- SE/9
Mit gefederten Einhängewinkeln für Alu- und Kunststofffenster. Für Softline ist SE/10 vorgesehen.
- SE/11
Für Holzfenster mit überstehender Wetterschutzschiene; die untere Bürste schließt zur Schiene ab.

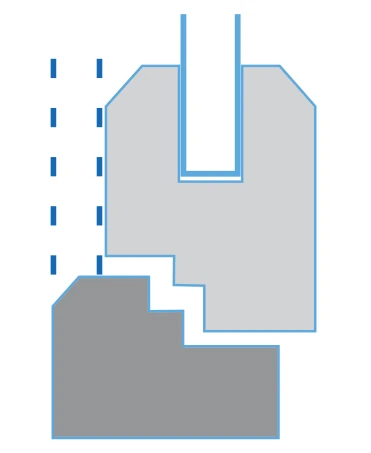

Halbflächenversetzt: Darauf kommt es an
Achte auf die Einbautiefe nach innen, die Schattenfuge und die Auflageflächen.
- SE/16-1
Für flächenversetzte oder halbflächenversetzte Fenster ohne Wetterschenkel, mit umlaufend bündigem Blendrahmen und ausreichend Auflage.
- SEC/2
Für flächenversetzte oder halbflächenversetzte Kunststofffenster mit abgeschrägtem Blendrahmen und mindestens 5 mm Schattenfuge.
- SEC/4
Für halbflächenversetzte Kunststofffenster mit abgeschrägtem Blendrahmen; ebenfalls mindestens 5 mm Schattenfuge.
- SE/3
Bei halbflächenversetzten Kunststofffenstern nur mit mindestens 8 mm Schattenfuge zwischen Blendrahmen und Flügel.

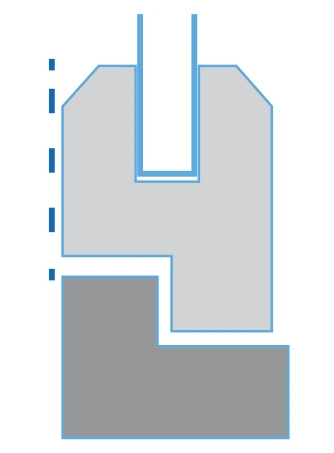

Flächenbündig: Darauf kommt es an
Hier sind die Falzgeometrie, die Schattenfuge und der Platz vor dem Fenster besonders wichtig.
- SE/10.1
Schmale Ausführung mit gefederten Einhängewinkeln für Alu- und Kunststofffenster. Bei flächenbündigen Fenstern beträgt die Einbautiefe 11 mm.
- SEC/6
Für flächenbündige Kunststofffenster mit abgeschrägtem Blendrahmen und mindestens 5 mm Schattenfuge.
- SF/9
Für flächenbündige Fenster mit direkt aufgesetzter Rollladenführung; mit zusätzlichem Einbaurahmen, Aufnahmebohrungen und passender Befestigung.
- SE/3.8
Bei flächenbündigen Kunststofffenstern mit eng anliegendem Rollladen nur mit mindestens 8 mm Schattenfuge.
Diese sechs Details ergänzen deine Profilauswahl
Der feste Blendrahmen, der bewegliche Fensterflügel und die Rollladenführung begrenzen den Platz für deinen Insektenschutz. Vergleiche diese Bauteile mit deinem Fenster.

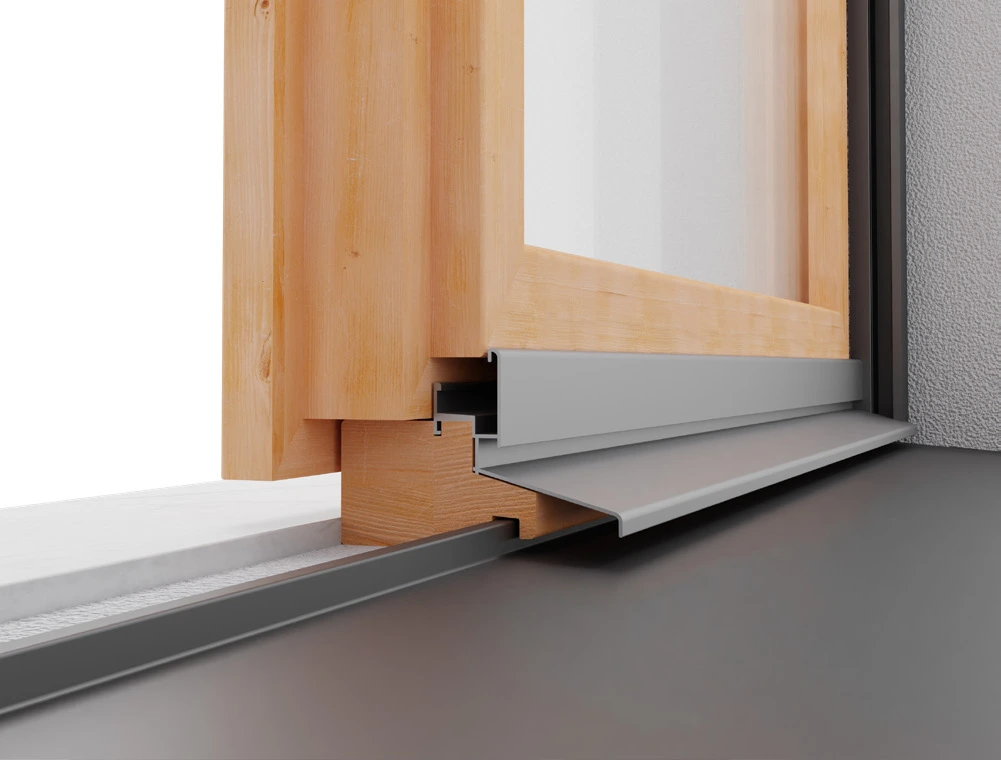

Die meist aus Aluminium gefertigte Schiene schützt den unteren Fensterstock. Für einen dichten Anschluss brauchen wir ihre Lage und den vorhandenen Überstand.

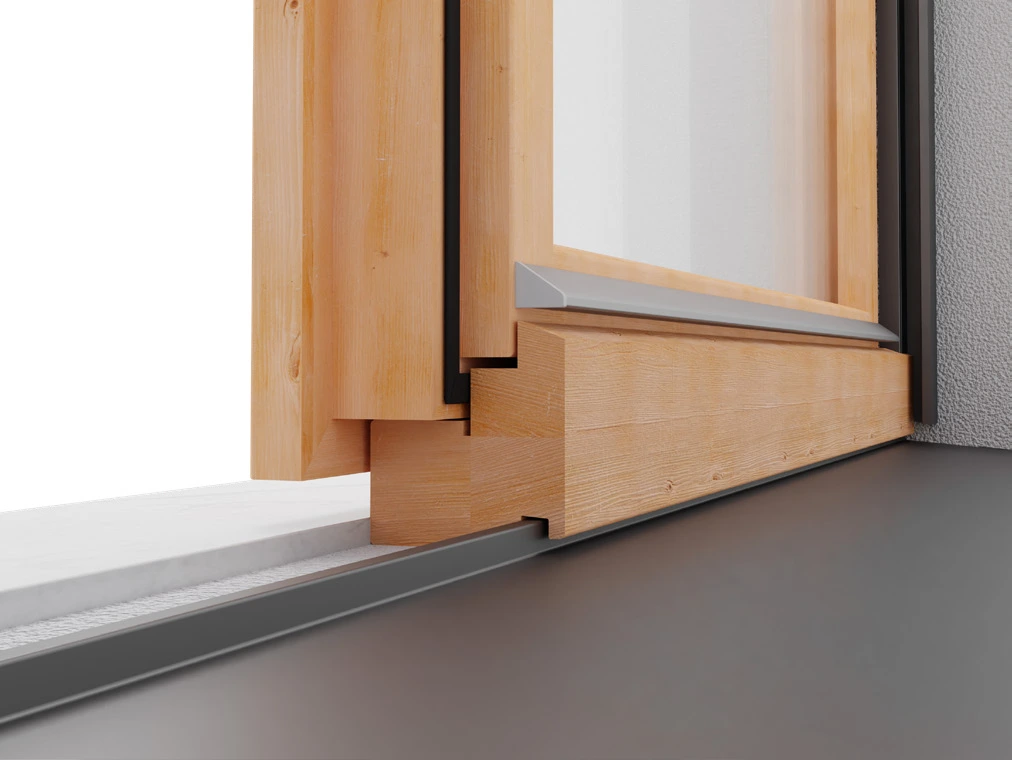

Ein Wetterschenkel sitzt am Flügel und kann über den Blendrahmen hinausragen. Er darf nicht mit dem Insektenschutzrahmen zusammenstoßen.

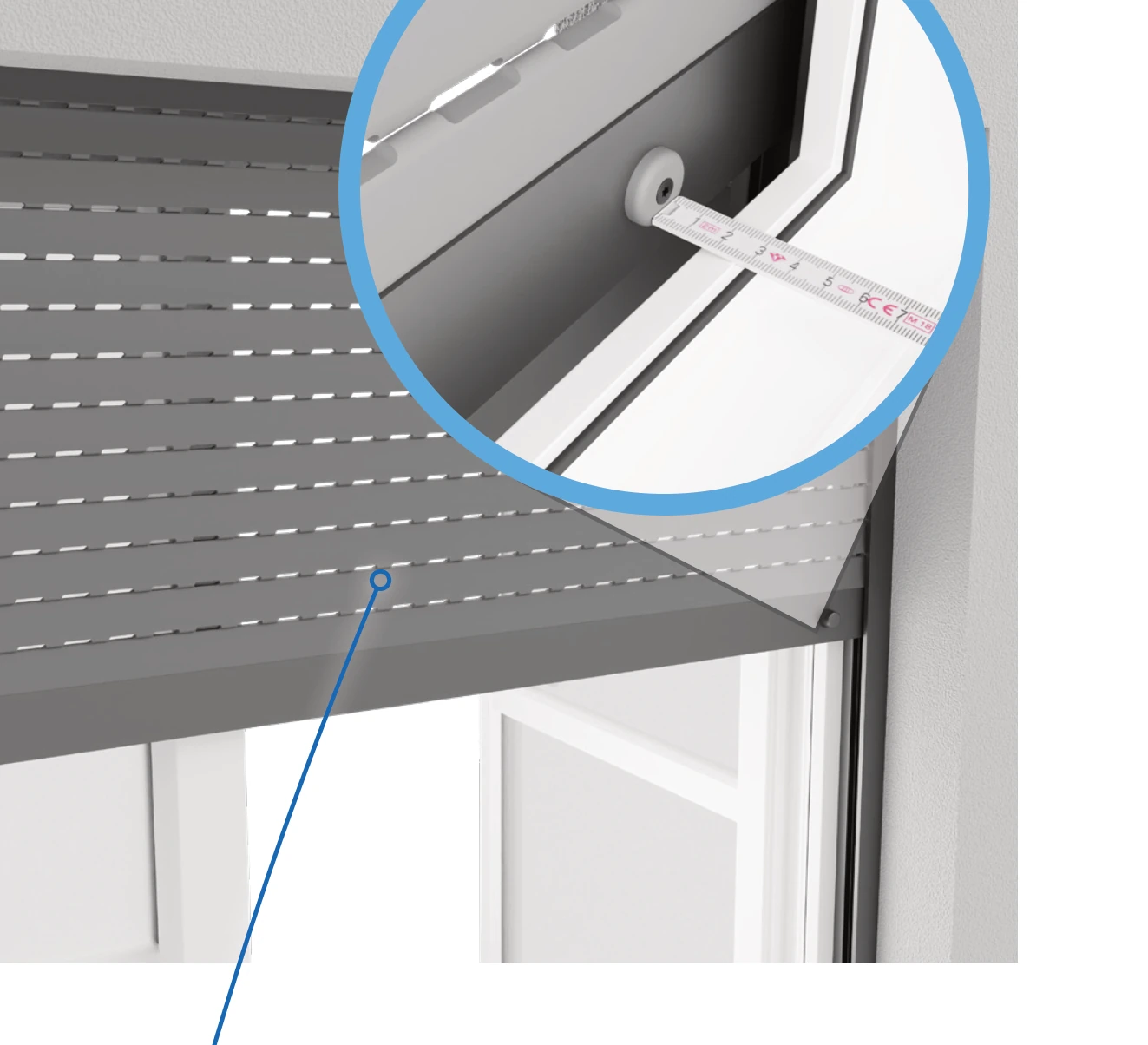

Die Endleiste und ihre Stopper können weiter vorstehen als der Rollladenpanzer. Miss den Abstand auch in der Mitte, weil breite Panzer sich durchbiegen können.
Prüfe den freien Raum bei waagerecht stehenden Lamellen. Auch die Leiterbänder benötigen Platz; ein scheinbar freier Abstand kann deshalb zu knapp sein.

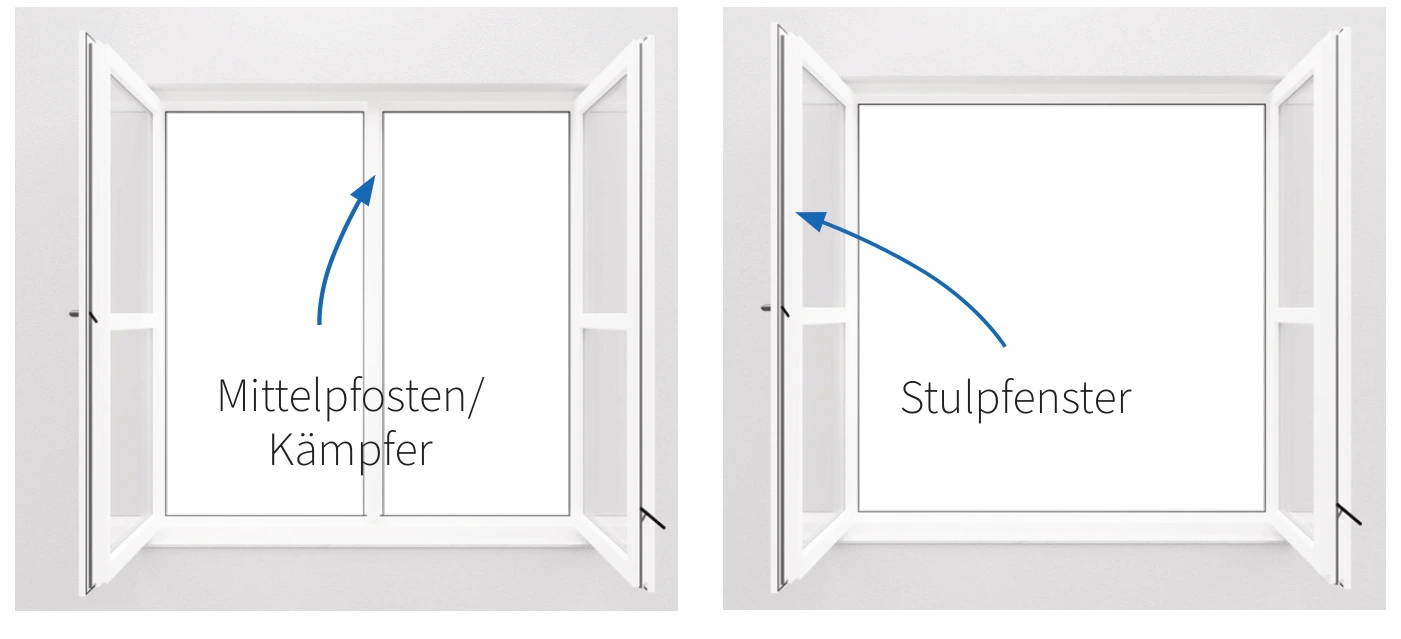

Beim festen Mittelpfosten lassen sich beide Fensterseiten getrennt betrachten. Beim Stulpfenster öffnet die Mitte mit dem Flügel – das muss die Befestigung berücksichtigen.
Du beschreibst dein Fenster. Wir kümmern uns um die technische Auswahl.
Schick uns ein Gesamtfoto, ein Foto vom geöffneten Flügel und Nahaufnahmen der unteren Rahmenkante und der Rollladenführung. Notiere die freie Breite und Höhe an mehreren Stellen. Alle Werte bleiben so, wie du sie gemessen hast.
Wir prüfen Befestigung, Auflageflächen, Einbautiefe und die Bewegungswege. Erst daraus entstehen die passende Variante und unsere Fertigungsmaße. Ein ähnlicher Profilquerschnitt allein reicht dafür nicht.
