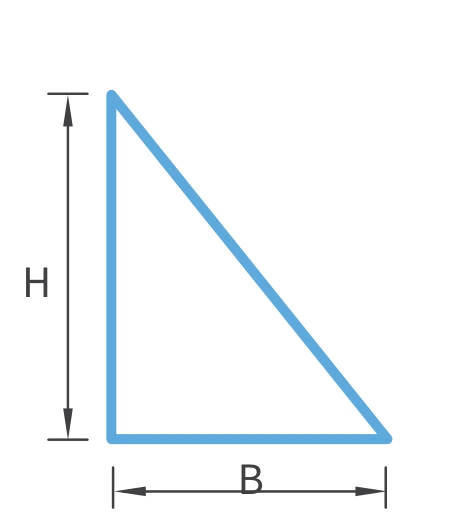

SO1
Die Zeichnung zeigt die Kontur und ihre Messrichtungen. Gib deine tatsächlich gemessenen Werte unverändert an; die Herstellung legen wir für die passende Variante fest.
Sehen. Verstehen. Passend auswählen.
Welche Kontur hat dein Fenster?

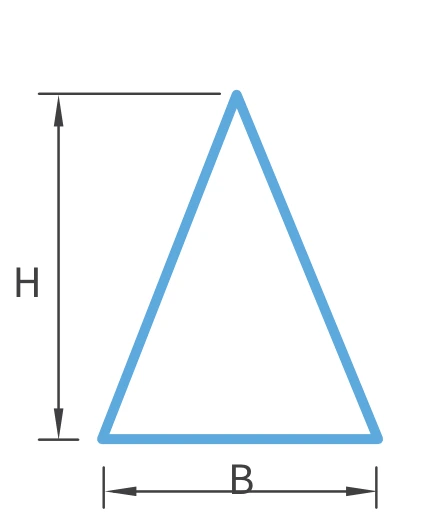

SO2
Die Zeichnung zeigt die Kontur und ihre Messrichtungen. Gib deine tatsächlich gemessenen Werte unverändert an; die Herstellung legen wir für die passende Variante fest.

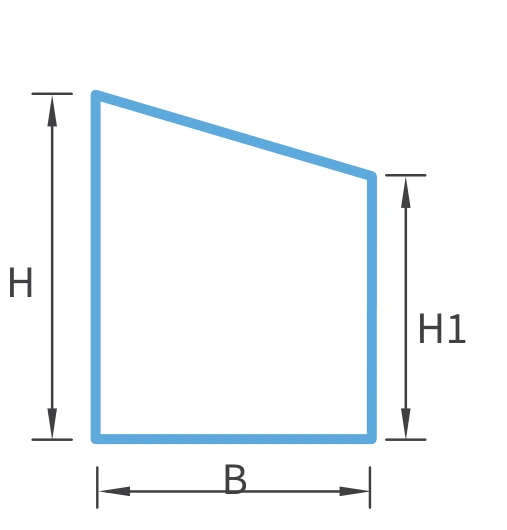

SO3
Die Zeichnung zeigt die Kontur und ihre Messrichtungen. Gib deine tatsächlich gemessenen Werte unverändert an; die Herstellung legen wir für die passende Variante fest.

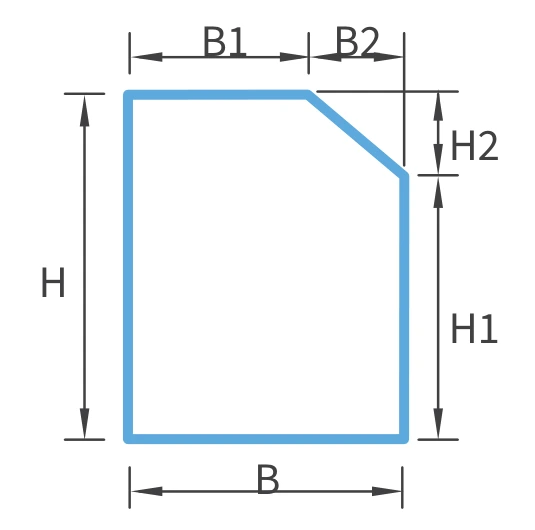

SO4
Die Zeichnung zeigt die Kontur und ihre Messrichtungen. Gib deine tatsächlich gemessenen Werte unverändert an; die Herstellung legen wir für die passende Variante fest.

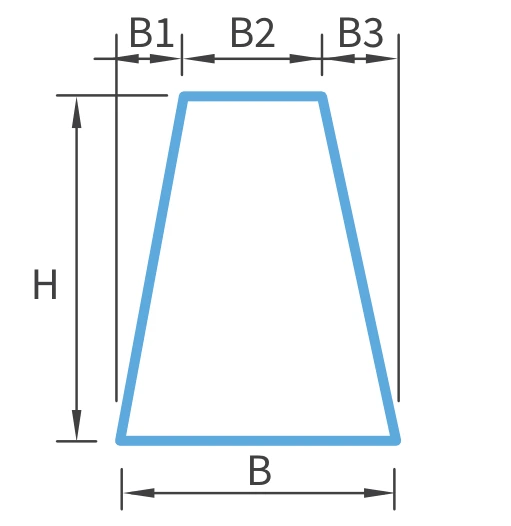

SO5
Die Zeichnung zeigt die Kontur und ihre Messrichtungen. Gib deine tatsächlich gemessenen Werte unverändert an; die Herstellung legen wir für die passende Variante fest.

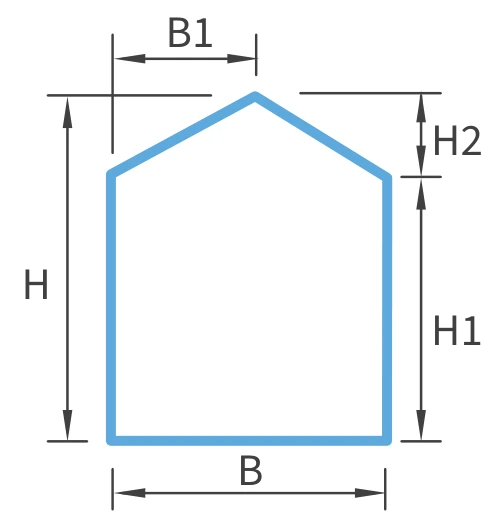

SO6
Die Zeichnung zeigt die Kontur und ihre Messrichtungen. Gib deine tatsächlich gemessenen Werte unverändert an; die Herstellung legen wir für die passende Variante fest.

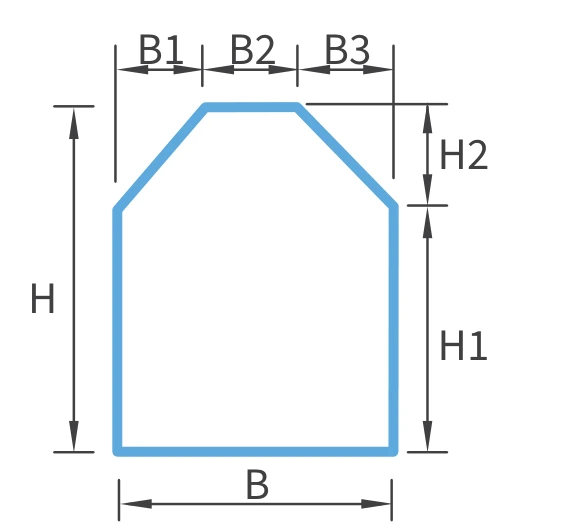

SO7
Die Zeichnung zeigt die Kontur und ihre Messrichtungen. Gib deine tatsächlich gemessenen Werte unverändert an; die Herstellung legen wir für die passende Variante fest.

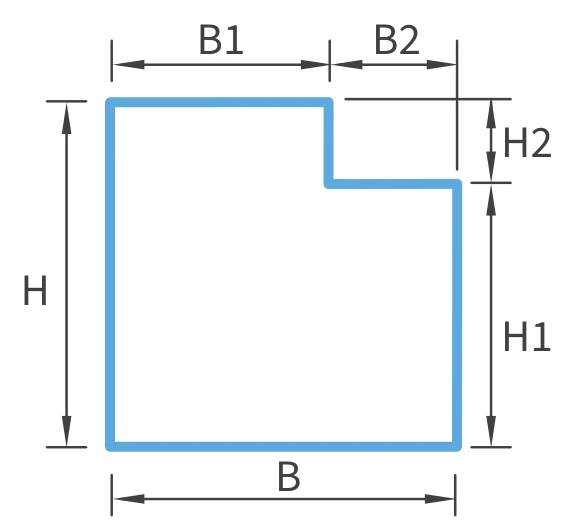

SO20
Die Zeichnung zeigt die Kontur und ihre Messrichtungen. Gib deine tatsächlich gemessenen Werte unverändert an; die Herstellung legen wir für die passende Variante fest.

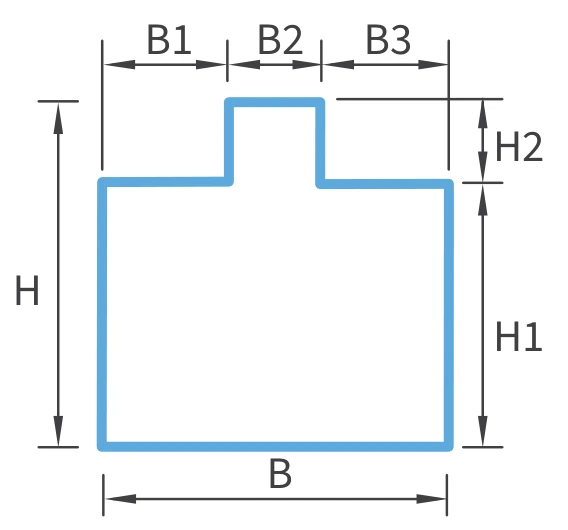

SO21
Die Zeichnung zeigt die Kontur und ihre Messrichtungen. Gib deine tatsächlich gemessenen Werte unverändert an; die Herstellung legen wir für die passende Variante fest.

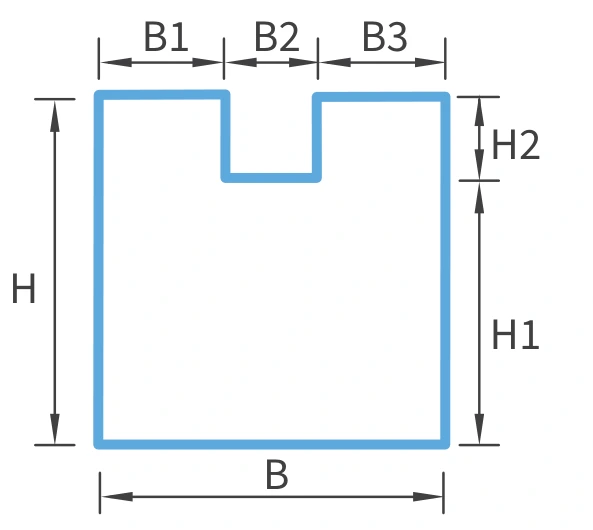

SO22
Die Zeichnung zeigt die Kontur und ihre Messrichtungen. Gib deine tatsächlich gemessenen Werte unverändert an; die Herstellung legen wir für die passende Variante fest.

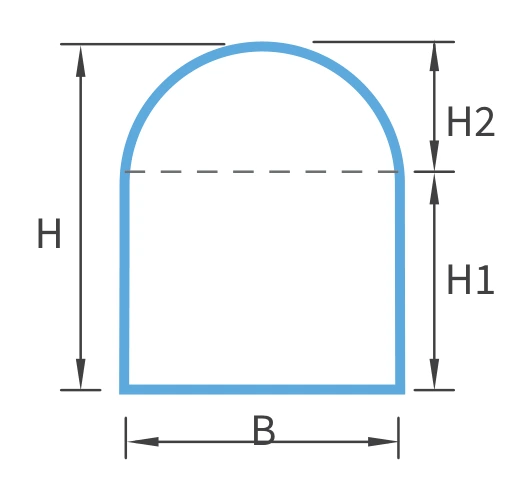

SO8
Die passende Kontur wird anhand von Maßen, Fotos und bei Bedarf einer Schablone festgelegt. Ob sie als fertiger Rahmen lieferbar ist, prüfen wir für das gewählte System.

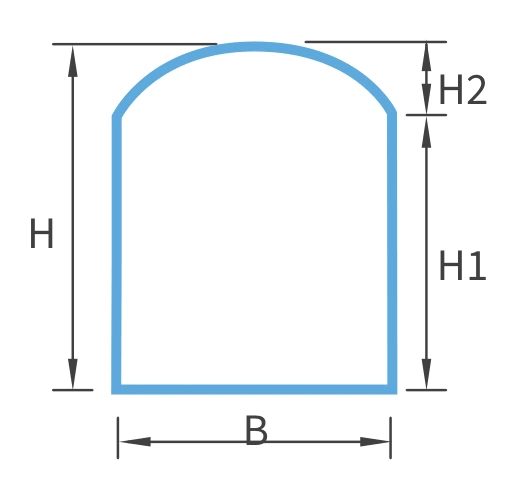

SO9
Die passende Kontur wird anhand von Maßen, Fotos und bei Bedarf einer Schablone festgelegt. Ob sie als fertiger Rahmen lieferbar ist, prüfen wir für das gewählte System.

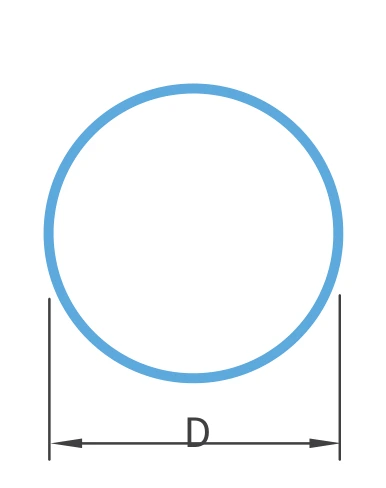

SO10
Die passende Kontur wird anhand von Maßen, Fotos und bei Bedarf einer Schablone festgelegt. Ob sie als fertiger Rahmen lieferbar ist, prüfen wir für das gewählte System.

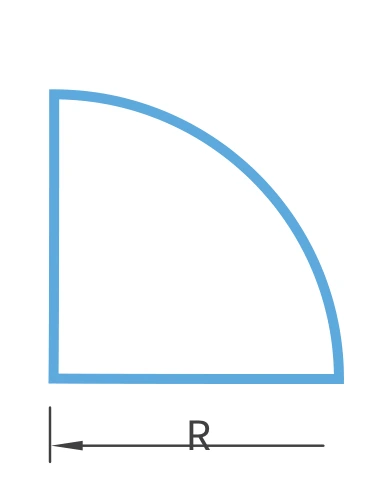

SO11
Die passende Kontur wird anhand von Maßen, Fotos und bei Bedarf einer Schablone festgelegt. Ob sie als fertiger Rahmen lieferbar ist, prüfen wir für das gewählte System.

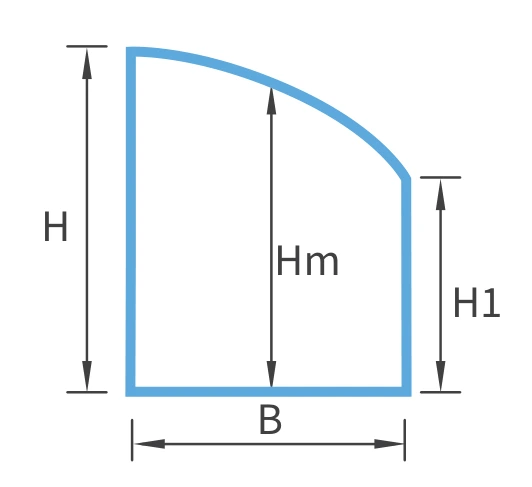

SO12
Die passende Kontur wird anhand von Maßen, Fotos und bei Bedarf einer Schablone festgelegt. Ob sie als fertiger Rahmen lieferbar ist, prüfen wir für das gewählte System.

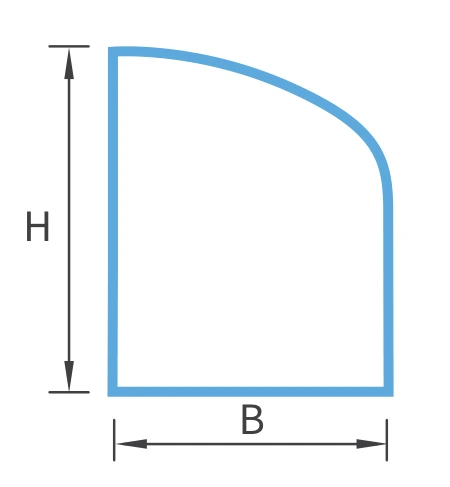

SO13
Die passende Kontur wird anhand von Maßen, Fotos und bei Bedarf einer Schablone festgelegt. Ob sie als fertiger Rahmen lieferbar ist, prüfen wir für das gewählte System.

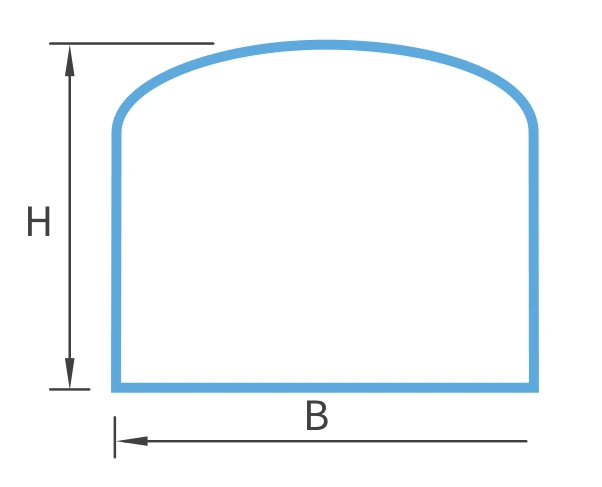

SO14
Die passende Kontur wird anhand von Maßen, Fotos und bei Bedarf einer Schablone festgelegt. Ob sie als fertiger Rahmen lieferbar ist, prüfen wir für das gewählte System.
Schräge Fenster und Bögen genau erfassen
Bei einem schrägen Element brauchen wir je nach Form mehrere Seitenlängen und Höhen. Bei einem Bogen kommen Radius, Durchmesser oder die genaue Kontur hinzu. Größte Breite und größte Höhe allein reichen nicht immer aus, um die Form zuverlässig nachzubilden.
Eine alte oder unregelmäßige Laibung kann von einem gleichmäßigen mathematischen Bogen abweichen. Dann hilft eine Schablone im Maßstab 1:1. Welche Kontur mit welcher Rahmenbauart umsetzbar ist, prüfen wir anhand deiner tatsächlichen Öffnung.
Die Skizze eindeutig beschriften

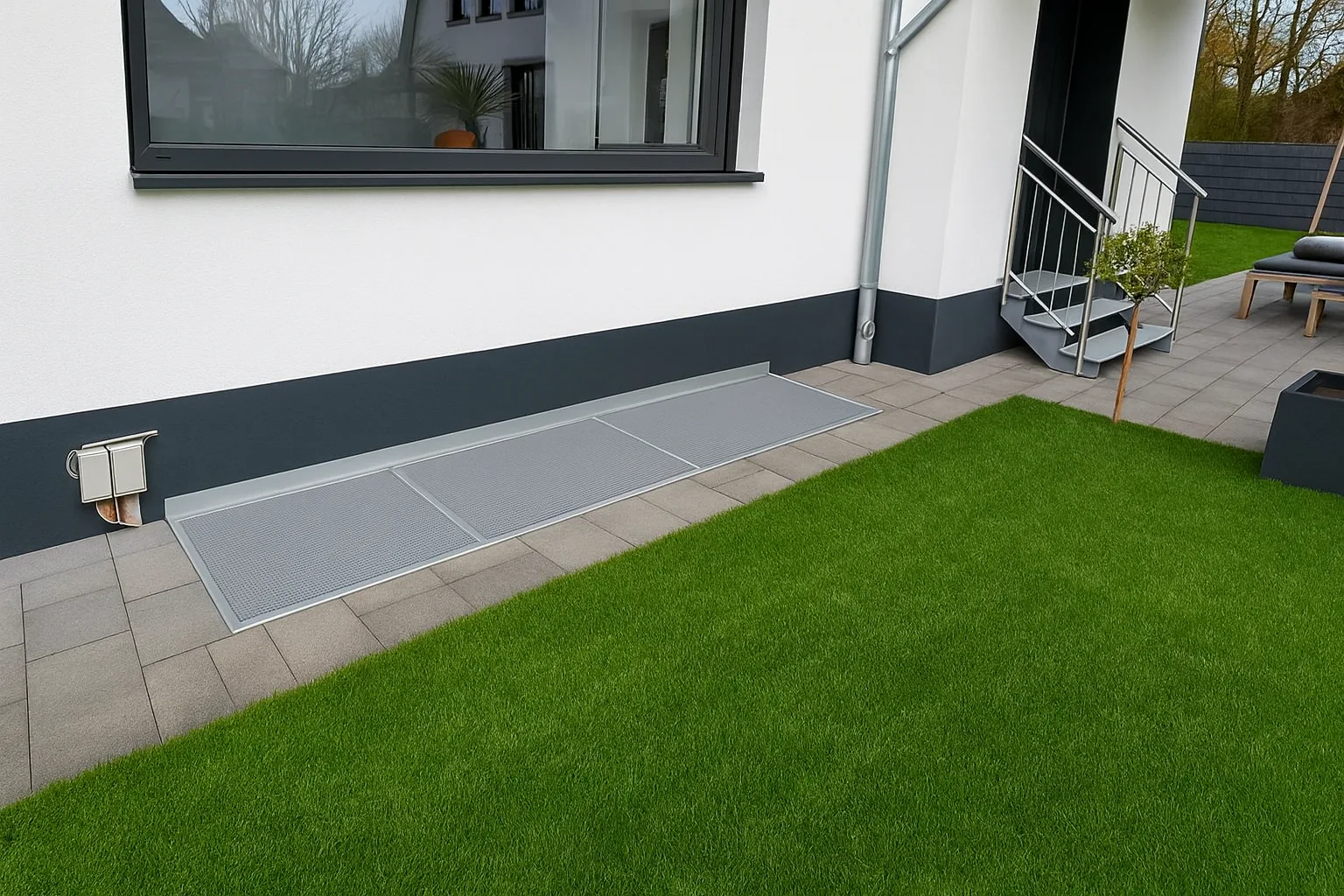

Schreibe auf jede Zeichnung, ob du von innen oder außen auf das Fenster schaust. Bei Lichtschachtabdeckungen und GitterSafe müssen außerdem Wandseite und Vorderseite erkennbar sein. So wird die Form nicht versehentlich spiegelverkehrt gefertigt.
Auch bei einer Sonderform gibst du uns ausschließlich deine tatsächlichen Messwerte. Ziehe nichts ab und rechne nichts hinzu. Wir berechnen die nötigen Fertigungsmaße und berücksichtigen dabei die Befestigung und die Fertigungstoleranzen. Die endgültige Kontur stimmen wir mit dir ab.
Auch die Halterung folgt der Form
Ein schräger Spannrahmen braucht nicht zwangsläufig dieselben Haltepunkte wie ein rechteckiger. Winkel und Mittenarretierungen müssen an Stellen sitzen, an denen sie den Rahmen sicher halten und am Fenster genügend Auflage finden.
Manche Arretierungen werden erst am Montageort angepasst, um Toleranzen auszugleichen. Soll eine Vormontage erfolgen, wird das deshalb eigens vereinbart. Für einen Ersatzrahmen helfen Fotos des alten Rahmens und seiner Halter – zusätzlich zur vollständig bemaßten Form.
Das brauchen wir für deine Sonderform auf Maß
- Ein Übersichtsbild der gesamten Öffnung.
- Eine Skizze mit den Seitenlängen, Höhen und gegebenenfalls Radius oder Durchmesser.
- Die eindeutige Ansichtsrichtung und bei Abdeckungen die Wandseite.
- Fotos und Maße von Falz, Auflageflächen, Wetterschutzschiene und Rollladen.
- Deine gewünschte Bauart und die Art, wie du das Element nutzen möchtest.
- Falls nötig eine Schablone der tatsächlichen Kontur im Maßstab 1:1.
Nicht jedes Profil lässt sich in jede Form bringen. Wir klären deshalb zuerst, welche Rahmen- oder Bedienlösung zu deiner Öffnung passt. Über den Servicepoint kannst du deine Sonderformanfrage vorbereiten.
Welche Sonderform hat dein Fenster?
Fliegengitter für Dreiecksfenster auf Maß
Insektenschutz für dreieckige Fenster auf Maß.
Mehr erfahrenFliegengitter für schräge Fenster auf Maß
Schräge Oberkante oder abgeschrägte Ecke: Fliegengitter auf Maß passend zur Fensterkontur, mit abgestimmter Befestigung und unveränderten Messwerten.
Mehr erfahrenFliegengitter für Giebel- und Trapezfenster auf Maß
Insektenschutz für Giebelfenster, Trapezfenster und mehrfach abgeschrägte Konturen.
Mehr erfahrenFliegengitter für Rundbogen- und Rundfenster auf Maß
Rundbogen, Segmentbogen oder Kreisfenster: Insektenschutz auf Maß mit passender Kontur, Befestigung und abgestimmtem Aufmaß.
Mehr erfahrenFliegengitter mit Aussparungen und abgestuften Konturen
Insektenschutz auf Maß mit Aussparung, Versatz oder gestufter Form.
Mehr erfahrenHäufige Fragen
Welche Maße brauche ich für ein Bogenfenster?
Je nach Bogen reichen Breite und Höhe nicht aus. Radius, Durchmesser oder eine Schablone können zusätzlich nötig sein. Zeige uns die gesamte Öffnung und eine Skizze der vorhandenen Kontur.
Ist jedes Fliegengitter auch als Sonderform erhältlich?
Nein. Das hängt vom Profil, der Bauart und der gewünschten Form ab. Wir prüfen diese Kombination, bevor die Fertigungsmaße festgelegt werden.
Soll ich die Sonderform von innen oder außen zeichnen?
Kennzeichne die verwendete Ansicht deutlich. Die benötigte Ansichtsrichtung wird mit der Variante abgestimmt. Bei Lichtschachtabdeckungen muss zusätzlich die Wandseite eindeutig sein.
