Fliegengitter richtig ausmessen: Aufmaß-Anleitung
Mit deinen Maßen und Fotos bereiten wir dein Fliegengitter auf Maß vor. Du misst die vorhandene Öffnung und übermittelst uns die Werte unverändert. Wir wählen mit dir die passende Befestigung und berechnen alle nötigen Abzüge, Zugaben und Fertigungsmaße.
Erst anschauen. Dann passend auswählen.
Du musst keine Profilbezeichnungen kennen. Bilder helfen dir, dein Fenster einzuordnen und deine Wünsche zu beschreiben.
1. Dein Fenster erkennen
Flächenversetzt, halbflächenversetzt oder flächenbündig? Vergleiche die drei Ansichten.
Ansehen

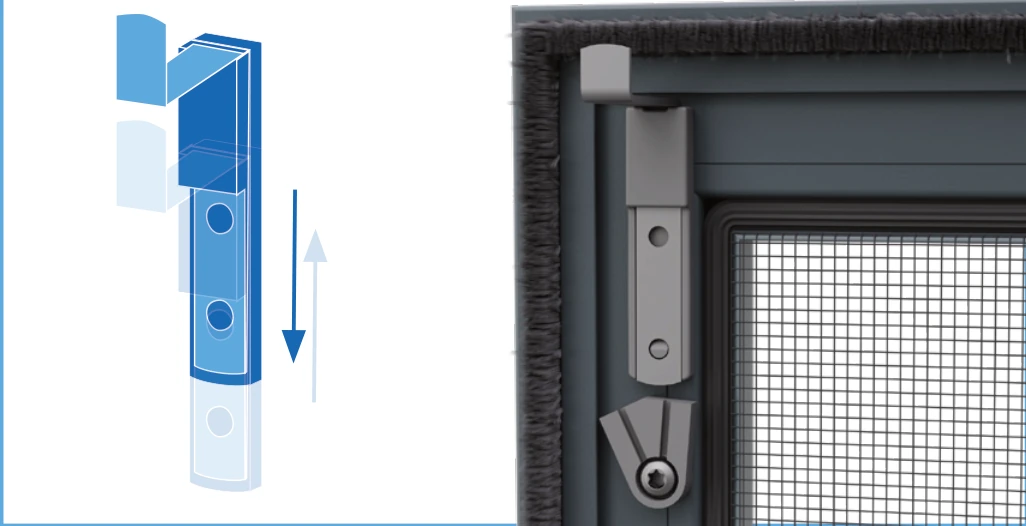

2. Die Befestigung verstehen

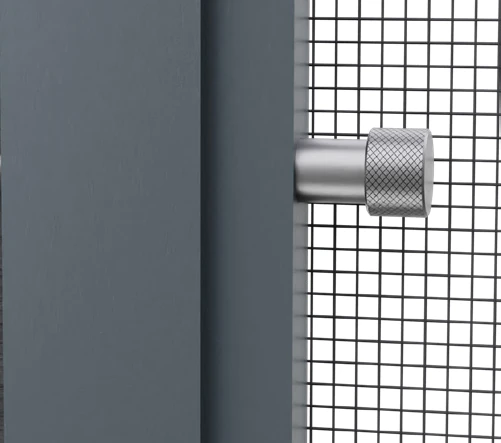

Sieh dir Einhängewinkel, Klammern, Clips und Federstifte mit ihren Unterschieden an.
Ansehen
3. Dein Gewebe auswählen

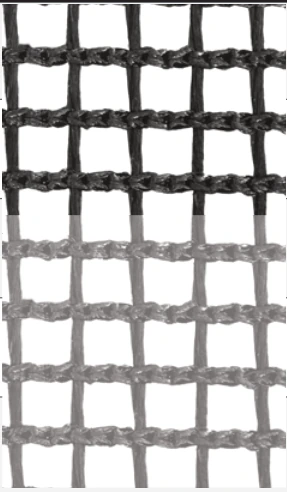

Vergleiche echte Strukturabbildungen und die Eigenschaften der zehn Gewebearten.
AnsehenDein Aufmaß wird mit Bildern leichter

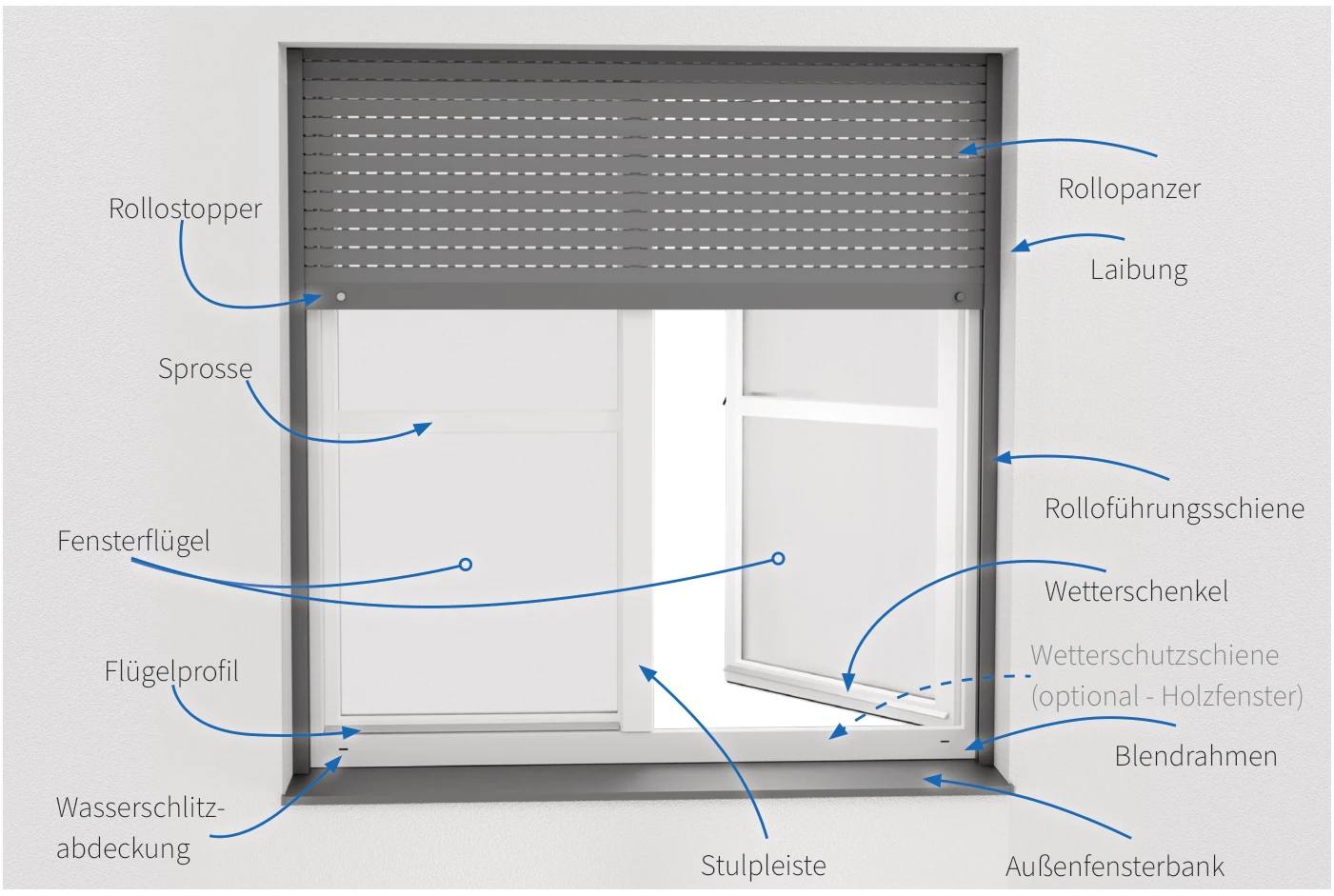

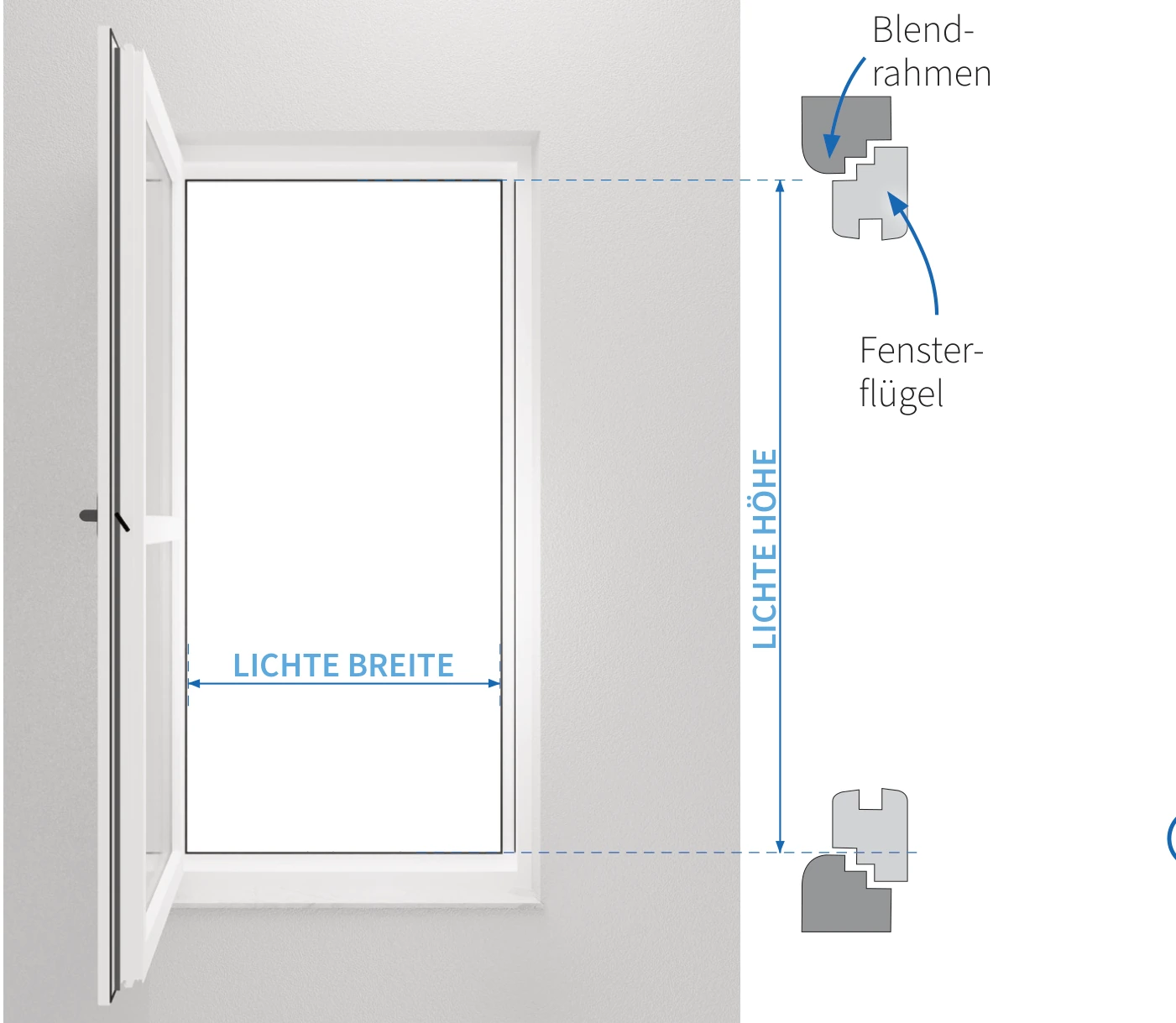

Der feste Blendrahmen, der bewegliche Fensterflügel und die Rollladenführung begrenzen den Platz für deinen Insektenschutz. Vergleiche diese Bauteile mit deinem Fenster.
Gemessen wird zwischen den festen Rahmenkanten. Notiere die freie Breite und Höhe an mehreren Stellen unverändert – die Fertigungsmaße berechnen wir.

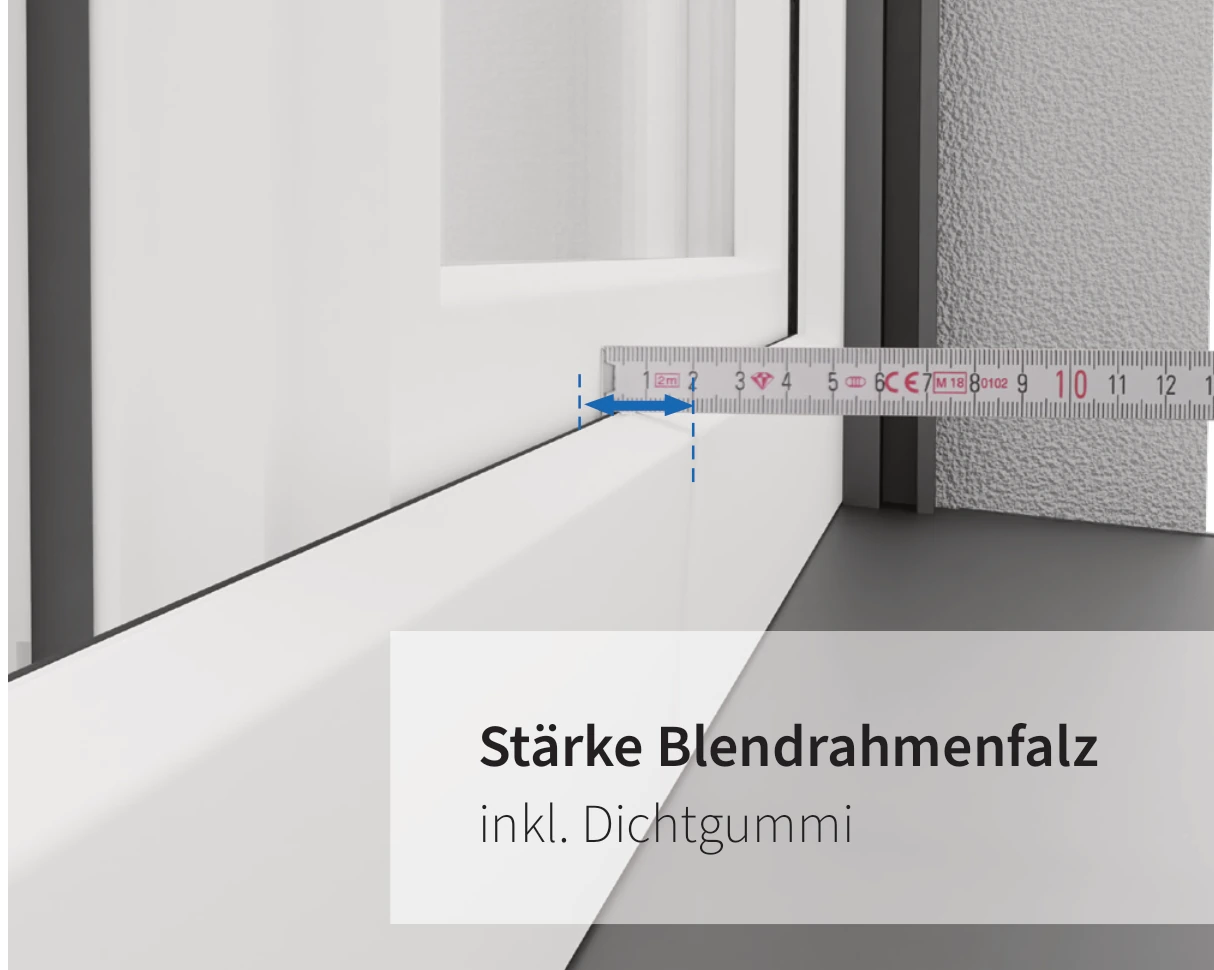

Hier wird die Stärke des Blendrahmenfalzes einschließlich Dichtgummi betrachtet. Teile uns den gemessenen Wert mit; wir wählen die passende Halterung.

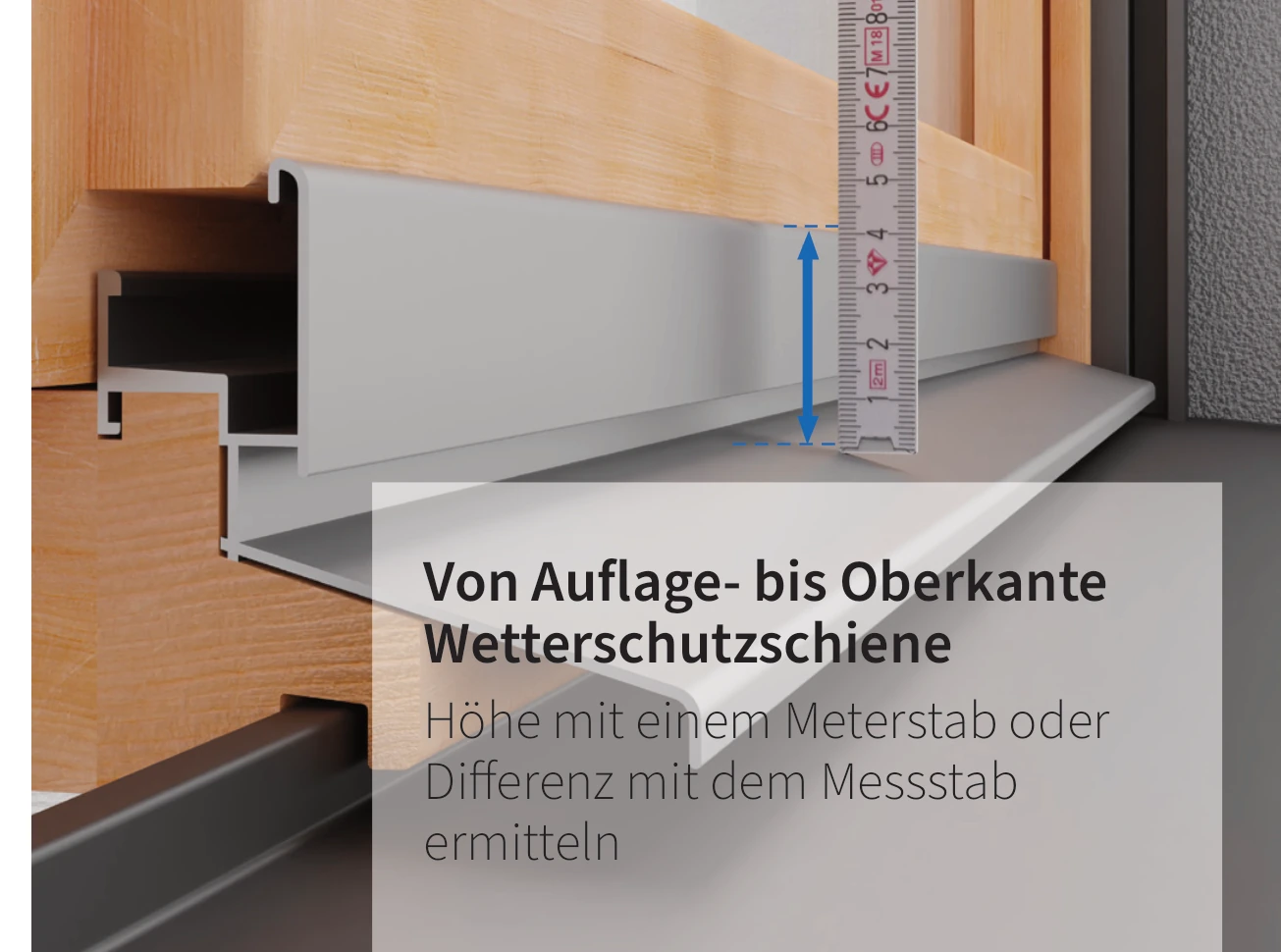

Bei Holzfenstern kann die Höhe von der Auflagekante bis zur Oberkante der Wetterschutzschiene wichtig sein. Auch diesen Wert übermittelst du unverändert.
Gib zusätzlich an, von welcher Seite du auf das Fenster schaust. Die gültige Ansichtsrichtung hängt vom ausgewählten Modell ab.
Warum zwei Maße oft noch nicht reichen
Zwei gleich große Fenster können unterschiedliche Fliegengitter brauchen. Vielleicht ist eine Rahmenkante gerundet, eine Wetterschutzschiene steht hervor oder der Rollladen läuft dicht vor dem Fenster. Diese Details entscheiden darüber, welcher Rahmen befestigt werden kann.
Beim Aufmaß hältst du deshalb neben Breite und Höhe auch die möglichen Auflageflächen und den freien Bewegungsraum fest. Bei einem Drehfenster, Rollo oder Plissee muss sich nicht nur das Fenster, sondern auch der Insektenschutz frei bewegen können. Fotos aus verschiedenen Blickrichtungen machen das leichter erkennbar.
Diese Maße begegnen dir bei der Auswahl
Du musst kein Fensterbauer sein, um deine Anfrage vorzubereiten. Miss an den angegebenen Stellen und notiere die Werte unverändert. Die Größe des fertigen Rahmens berechnen wir. Diese Begriffe helfen dir beim Messen und bei der Beratung.
| Begriff | Bedeutung |
|---|---|
| Lichte Breite / lichte Höhe | Freie Öffnung zwischen den maßgeblichen Bauteilen. An mehreren Stellen messen. |
| Rahmenaußenmaß | Außenabmessung des fertigen Rahmens; nicht automatisch identisch mit der lichten Öffnung. |
| Einbautiefe | Benötigter Raum der gewählten Konstruktion. Innen- und Außenseite können getrennt angegeben sein. |
| Z-Maß | Bei diesen Spannrahmen: Rahmenüberschlagtiefe beziehungsweise Falzstärke einschließlich Dichtung. |
| X-Maß | Bei entsprechenden Holzfenster-Varianten der Bezug von Auflagekante bis Oberkante der Wetterschutzschiene. |
| S-Maß | Stulpversatz; Seite und vorgesehene Ansichtsrichtung angeben. |
| G-Maß | Bei entsprechenden Tür- und Schiebeanlagen die festzulegende Geh- beziehungsweise Flügelbreite. |
Wie stehen Fensterflügel und Rahmen zueinander?

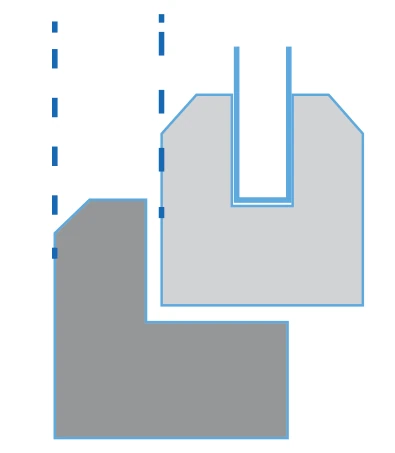

Bei einem flächenversetzten Fenster liegt der geschlossene Flügel gegenüber der Außenseite des festen Rahmens zurück. Bei einem halbflächenversetzten Profil überlappt er einen Teil der Rahmenkante. Bei einem flächenbündigen Fenster liegen Flügel und fester Rahmen außen auf derselben Ebene.
Davon hängt ab, wie weit der Insektenschutz nach innen oder außen aufbauen darf. Ein außen schlanker Rahmen kann innen trotzdem am Fensterflügel anstoßen. Fotografiere deshalb die Kante bei geöffnetem Fenster von der Seite. So lässt sich der verfügbare Platz besser beurteilen.
Rollladen und Raffstore mitmessen
Prüfe beim Rollladen nicht nur die seitlichen Führungsschienen. Stopper und die untere Abschlussleiste können weiter vorstehen. Bei einem breiten Rollladen kann sich der Panzer in der Mitte durchbiegen. Miss den freien Abstand deshalb zusätzlich in der Mitte.
Bei einem Raffstore werden die Lamellen für die Platzprüfung waagerecht gestellt. Auch überstehende Leiterbänder müssen frei bleiben. Fotografiere geteilte Rollläden und mittlere Führungsschienen vollständig; sie beeinflussen besonders die Planung von Schiebeanlagen.
Den unteren Fensterabschluss genau ansehen
Die Wetterschutzschiene eines Holzfensters schützt den unteren festen Fensterstock. Ein Wetterschenkel sitzt an einem anderen Teil des Profils und kann über den Rahmen hinausragen. Für die Befestigung des Fliegengitters macht das einen Unterschied.
Bei einer vorstehenden Wetterschutzschiene kann ein zusätzlicher Bürstenanschluss nötig sein. Manche Varianten benötigen außerdem ein X-Maß von der Auflagekante bis zur Oberkante der Schiene. Ein seitliches Foto mit markiertem Messpunkt hilft uns, diesen Anschluss richtig zuzuordnen.
Bei Türen auch an Griffe und Schwenkraum denken

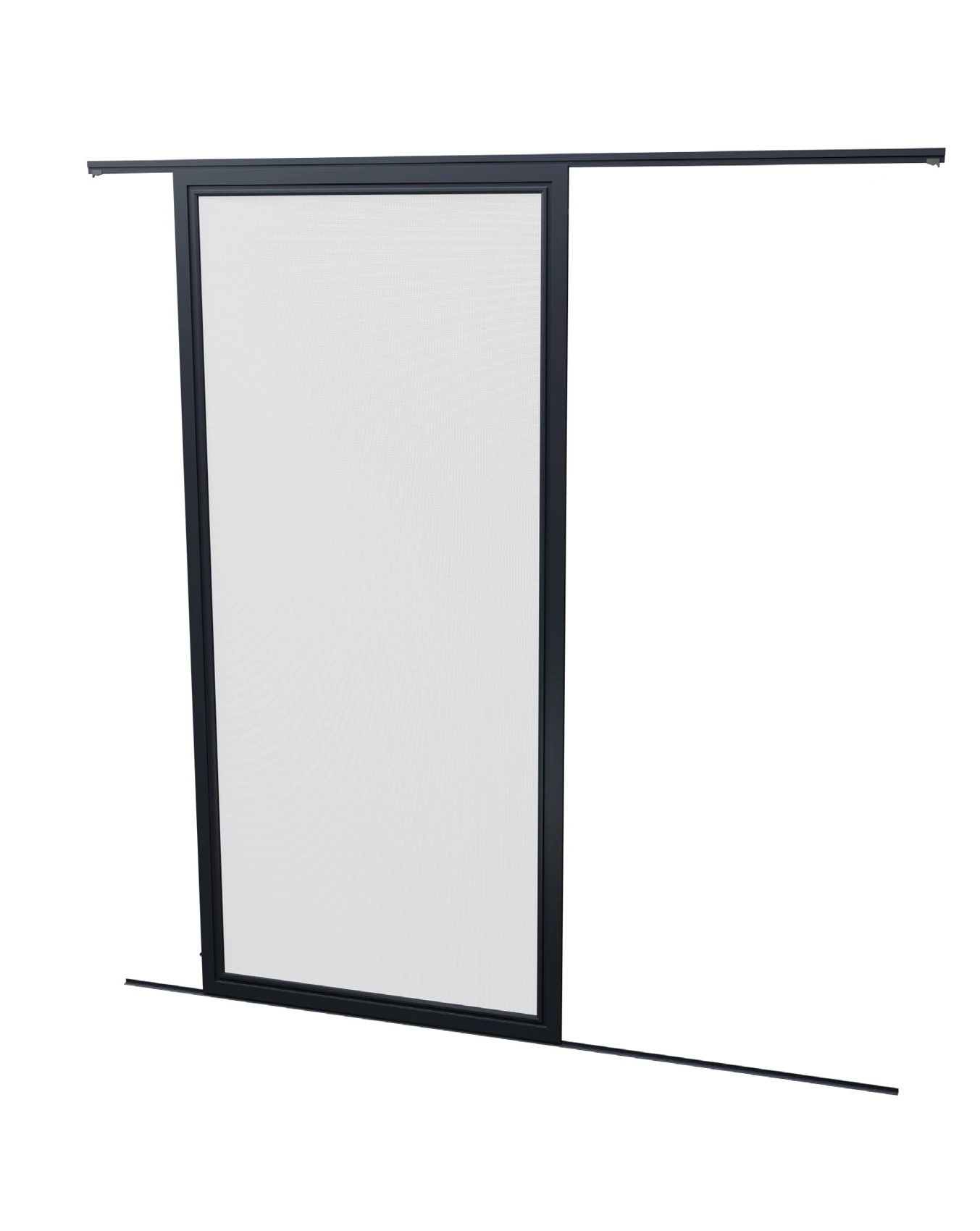

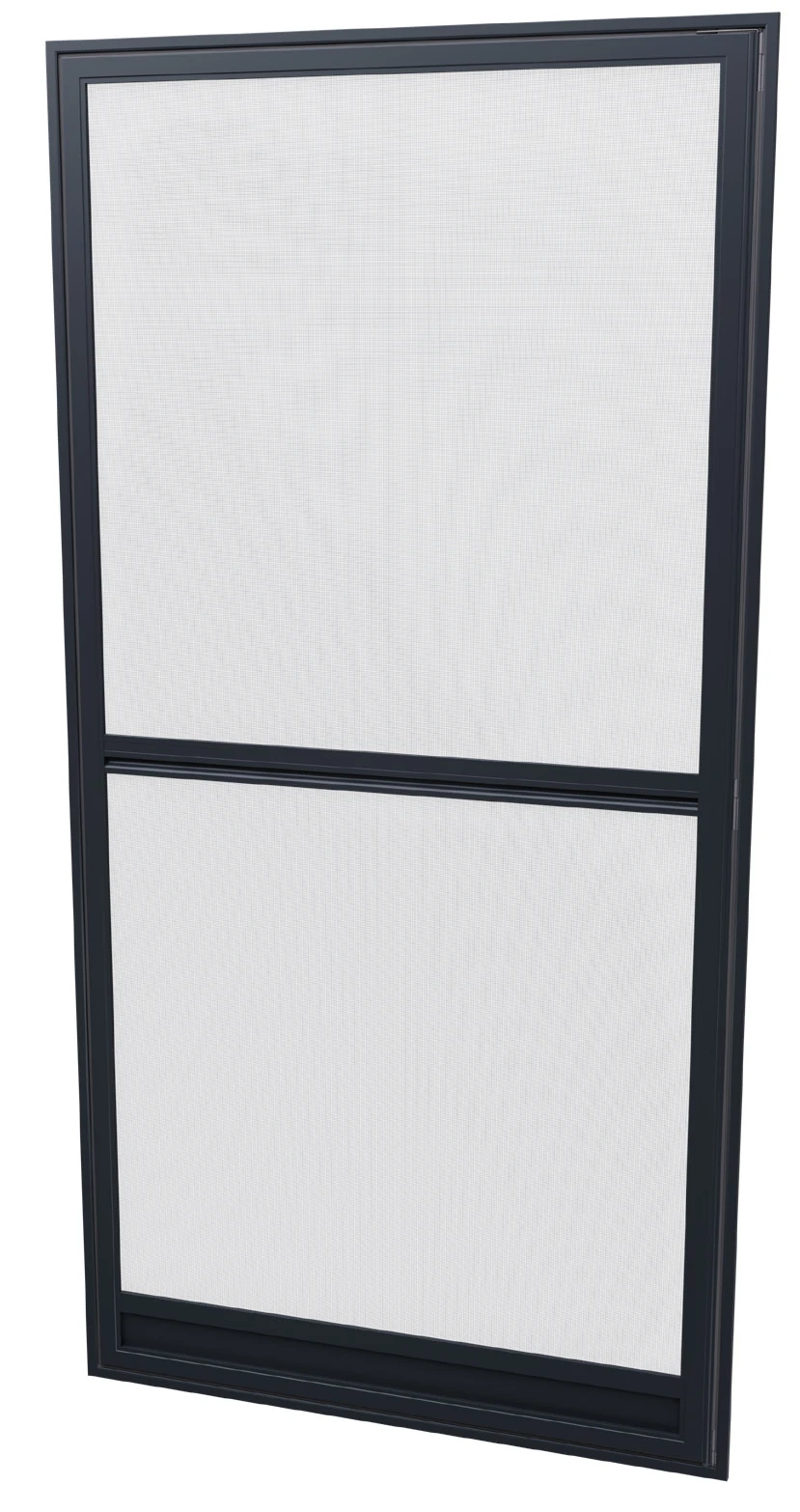

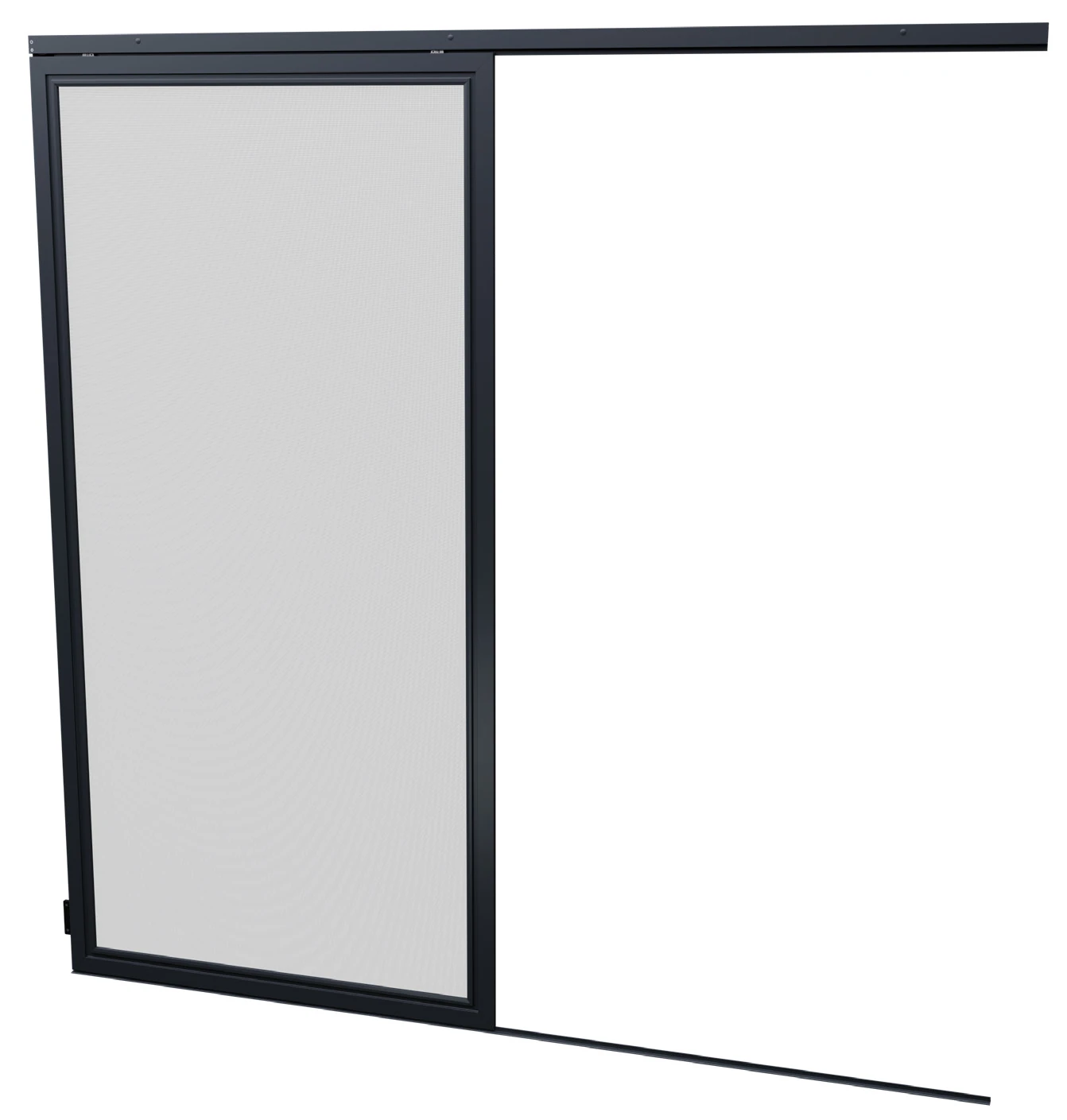

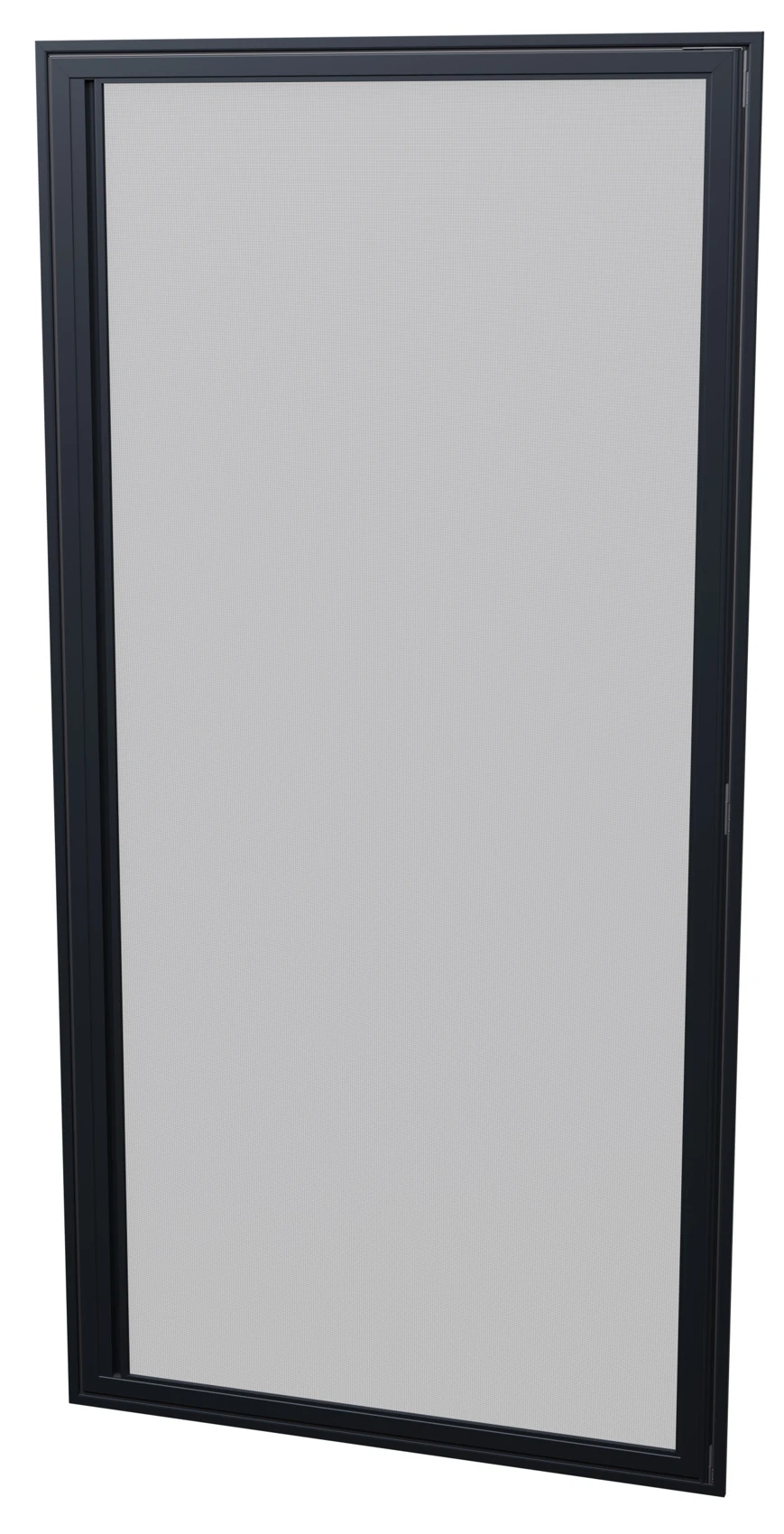

Ein Außengriff, eine Brüstung oder eine tief stehende Markise kann die Fliegengittertür beim Öffnen behindern. Zeige diese Bauteile auf deinen Fotos. Bei einer Pendeltür brauchen wir den Platz auf beiden Seiten, bei einer Schiebetür die freie Strecke neben dem Durchgang.

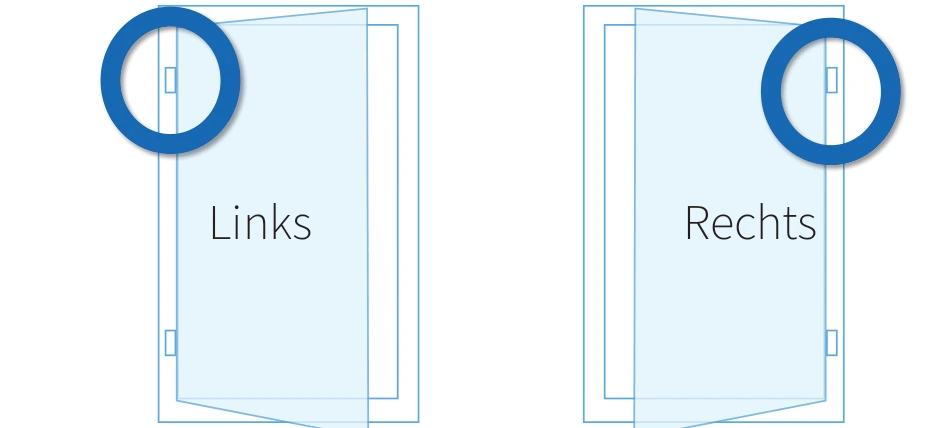

Soll die Griffsprosse zur vorhandenen Türteilung passen, halte auch diese Höhe fest. Beschrifte deine Skizze außerdem mit „Ansicht von innen“ oder „Ansicht von außen“. Die richtige Seite für links, rechts und Stulpversatz richtet sich nach der jeweiligen Variante.
Schritt für Schritt Maße aufnehmen
- Öffne das Fenster oder die Tür so weit, dass die Messpunkte zugänglich sind.
- Miss die freie Breite oben, in der Mitte und unten.
- Miss die freie Höhe links, in der Mitte und rechts.
- Notiere alle Werte und ihre Abweichungen.
- Erfasse die Befestigungsflächen, den Fensterfalz und den Abstand zur Verdunkelung.
- Kennzeichne Ansicht, Hauptflügel und besondere Anschlüsse auf einer Skizze.
- Schicke uns deine Messwerte und Fotos unverändert. Die passende Variante und sämtliche Fertigungsmaße bestimmen wir.
Für Innenmaße ist ein Teleskopmessstab hilfreich. Bei kleineren Öffnungen eignet sich auch ein entsprechendes Maßband mit Sichtfenster. Gerade bei verzogenen Kunststoffrahmen zeigen Kontrollmaße, ob die Öffnung über die gesamte Breite und Höhe gleichmäßig ist.
Vom gemessenen Fenster zum fertigen Rahmen
Du misst, wir rechnen. Gib uns die tatsächlich gemessenen Werte weiter, ohne etwas abzuziehen oder hinzuzurechnen. Wir berücksichtigen die Befestigung und den benötigten Platz und berechnen daraus die Maße für die Fertigung. Du brauchst weder Abzugstabellen noch Bestellmaßformeln.
Bei einer Ersatzbestellung helfen uns zusätzlich die bisherige Variantenbezeichnung und Fotos der Schienen. Miss die vorhandenen Abstände an den in unserer Anleitung gezeigten Stellen und notiere, wo du gemessen hast. Die technische Zuordnung und Berechnung übernehmen wir.
Mit Fotos, Messwerten und einer verständlichen Skizze bereitest du die Auswahl vor. Die Montage erfolgt später nach der Anleitung der gewählten Ausführung und mit den dafür nötigen Fachkenntnissen. Die passenden Aufmaßunterlagen findest du zum Herunterladen.
Häufige Fragen
Bestelle ich einfach das kleinste gemessene Maß?
Nein. Notiere alle gemessenen Werte mit ihren Messpunkten und übermittle sie uns unverändert. Wir prüfen die Unterschiede und berechnen die passende Größe. Du musst kein Fertigungsmaß auswählen oder selbst berechnen.
Muss ich von meinen Messwerten etwas abziehen?
Nein. Du übermittelst ausschließlich deine unveränderten Messwerte. Alle erforderlichen Abzüge und Zugaben berechnen wir passend zu deinem Fenster und zur gewählten Befestigung.
Warum soll ich mein Fenster auch von der Seite fotografieren?
Auf einem seitlichen Foto erkennst du den Fensterfalz, die Auflageflächen und vorstehende Bauteile besser. Auch der Abstand zur Rollladenführung und zur Wetterschutzschiene lässt sich so klarer zeigen.
