Insektenschutz-Rollo mit Revisionsklappe auf Maß
Ein Rollo soll auch nach der Montage sauber laufen. Bei der Reihe mit Revisionsblende bleiben bestimmte Feineinstellungen zugänglich, ohne den Aufbau mit einer älteren Rollo-Ausführung zu verwechseln.

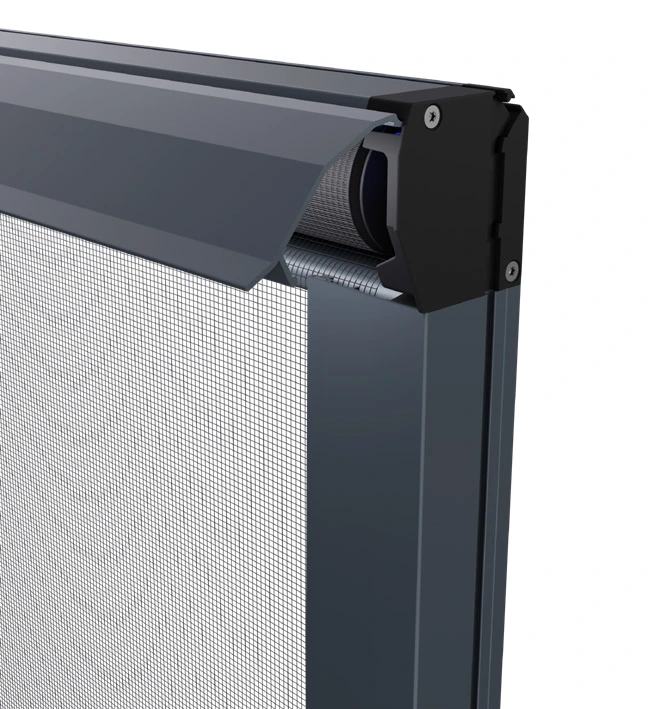

Der Blick unter die Revisionsblende
Die Revisionsblende ermöglicht spätere Einstellungen am Rollo. Sie gehört zu den dafür ausgelegten Ausführungen R/6 bis R/9.

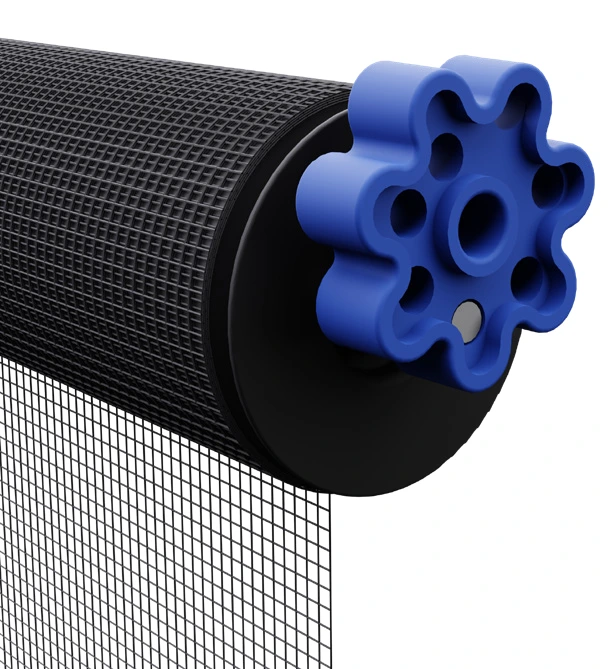

Die Neigung der Gewebewelle lässt sich bei der gezeigten Baureihe anpassen. Das hilft, wenn das Gewebe nicht gleichmäßig aufgewickelt wird.

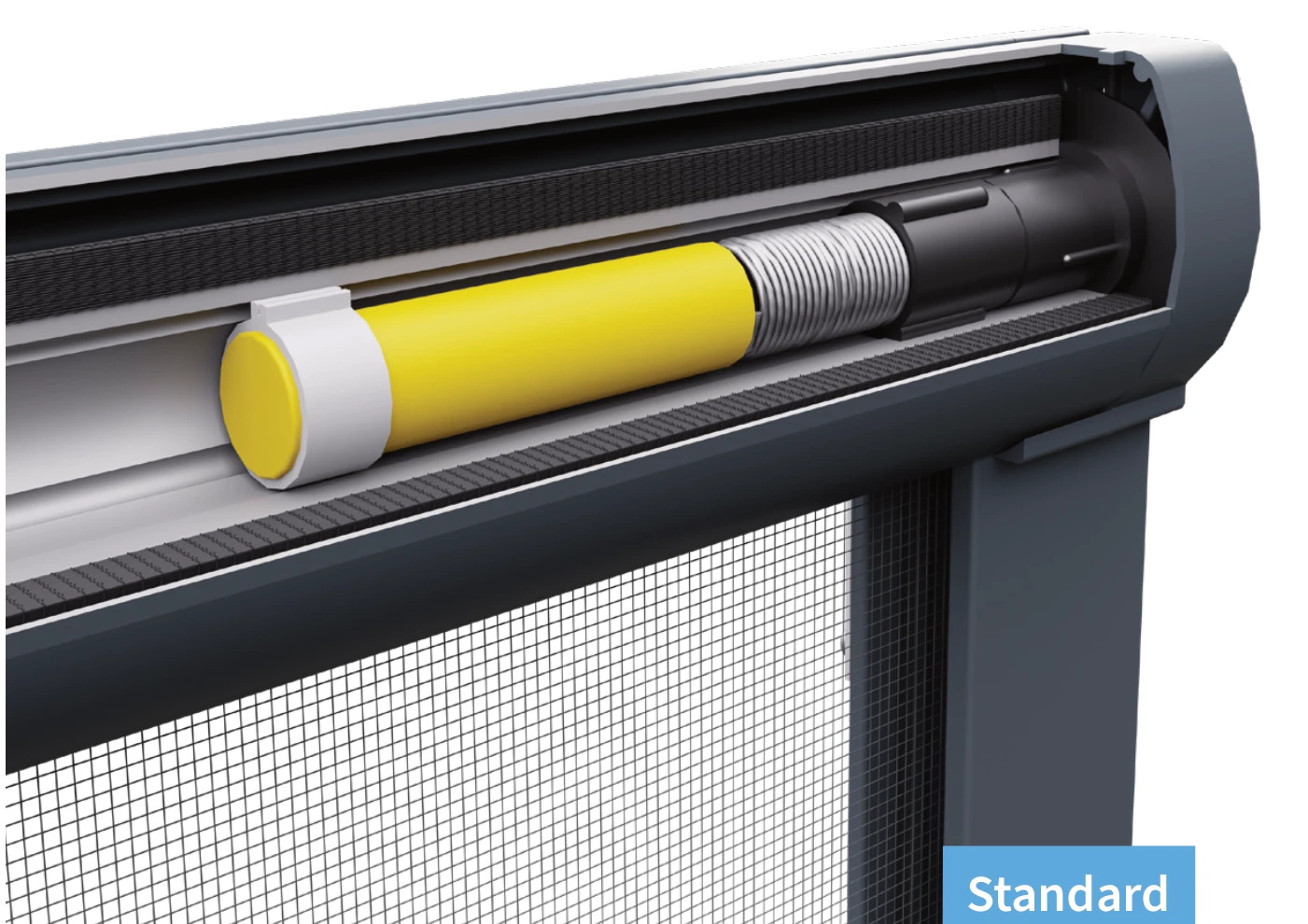

Eine Flüssigkeitsbremse dämpft das Aufrollen. Führe die Zugschiene trotzdem mit der Hand und lasse sie nicht unkontrolliert hochschnellen.
Zugang für die Feineinstellung
Die Revisionsblende ermöglicht den Zugang zu den dafür vorgesehenen Einstellbereichen. Dazu gehören die Federvorspannung und der Horizontalausgleich der Gewebewelle. Der Aufbau soll ein gleichmäßiges Aufwickeln unterstützen.
Diese Einstellmöglichkeiten werden auf den konkreten Beschlag abgestimmt. Die Revisionsöffnung ist keine Einladung, Federmechanik oder Welle ohne passende Anleitung zu verändern.
Rücklaufbremse und Tip-On-Verschluss
Die Reihe besitzt eine integrierte Bremse und einen Tip-On-Verschluss. Eine Arretierung ist ungefähr alle 10 cm möglich. Das Gewebe lässt sich dadurch bedarfsgerecht nutzen und bei Nichtgebrauch in die Kassette zurückführen.
Die richtige Bedienung wird mit der konkreten Anlage erläutert. Wenn ein vorhandenes Rollo schief aufwickelt oder nicht richtig schließt, klären wir die Ausführung, bevor Einstellungen verändert werden.
Fenster- und Dachfensterausführungen unterscheiden
| Variante | Wesentlicher Unterschied |
|---|---|
| R/6 | Unten offen; Montage in geeigneter Laibung oder an der Führung |
| R/7 | Abdichtung zum Blendrahmen; auch für passende Fenster mit unterem Festfeld |
| R/8 | Dachfenster, Montage auf die Laibung |
| R/9 | Dachfenster, Montage in der Laibung; ohne Werkzeug abnehmbar |
49 mm Einbautiefe berücksichtigen
Die Varianten dieser Reihe haben 49 mm Einbautiefe. Das unterscheidet sie von den 43-mm-Ausführungen R/1 bis R/4. Für einen Austausch muss daher mehr als die Breite und Höhe verglichen werden.
Bei Dachfenstern kommt der Drehpunkt des Flügels hinzu. Eine herausnehmbare Ausführung mit Federstiften besitzt außerdem vorbereitete Aufnahmen. Dass sie ohne Werkzeug entnommen werden kann, bedeutet nicht, dass die ursprüngliche Montage ohne Bohrungen erfolgt.
Fotos und unveränderte Maße als Grundlage
Schicke uns die vorhandene Variante oder Auftragsnummer, ein Bild der Kassette und Fotos der seitlichen sowie unteren Anschlüsse. Für ein neues Rollo erfassen wir die vereinbarten Messstellen.
Du gibst diese Werte unverändert an. Alle Abzüge, Zugaben und Fertigungsmaße berechnen wir. Die passende Rahmen- und Bedienausführung wird vor der Fertigung festgelegt.
Häufige Fragen
Ist eine Revisionsklappe an jedem Rollo vorhanden?
Nein. Die hier vorgestellte Reihe R/6 bis R/9 besitzt diesen Aufbau.
Kann ein 43-mm-Rollo ohne Prüfung durch diese Reihe ersetzt werden?
Nicht automatisch. Die Einbautiefe und die Befestigungsart müssen zur vorhandenen Stelle passen.
