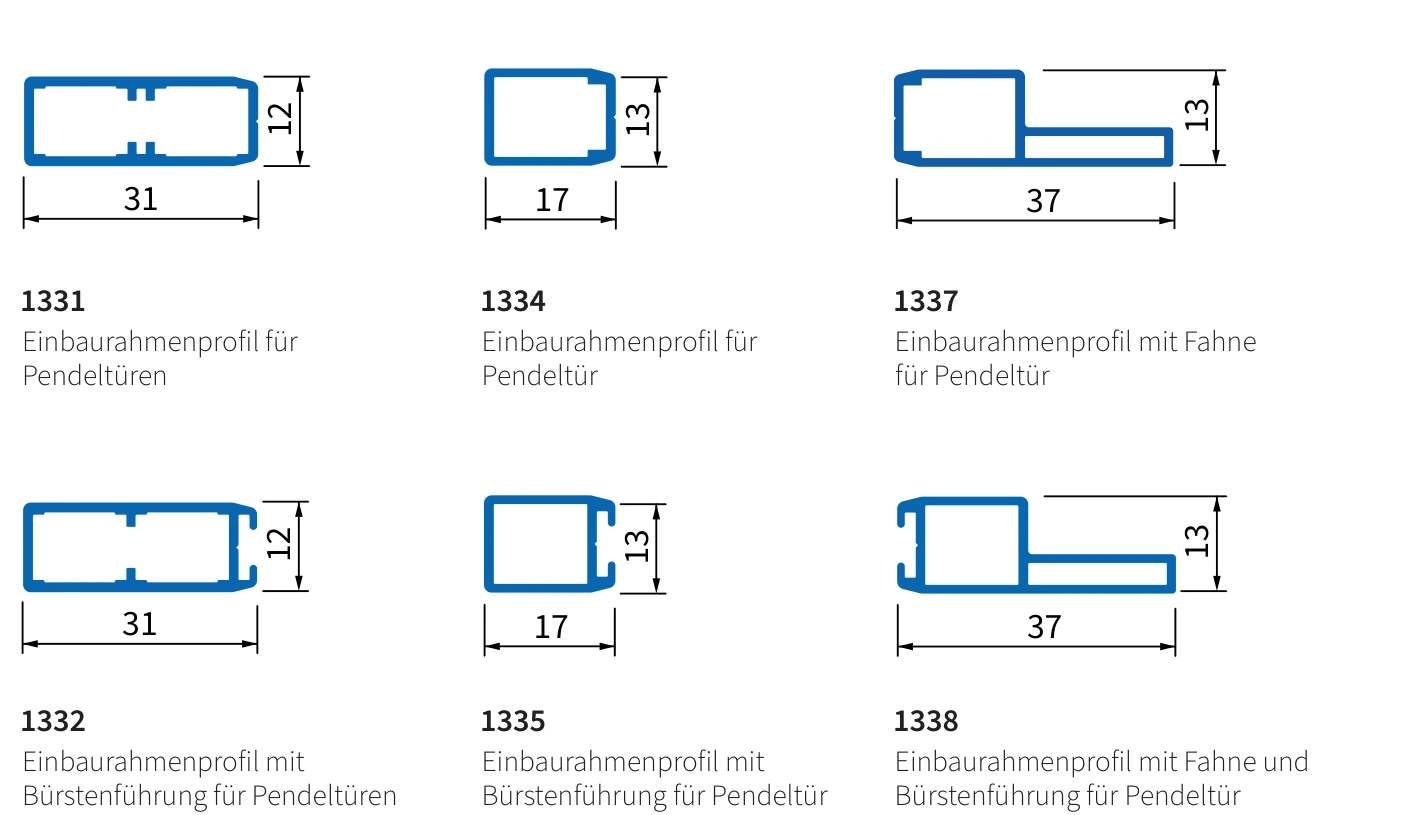

Einbaurahmen für Pendeltüren
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Sehen. Verstehen. Passend auswählen.
So verbindet der Einbaurahmen Tür und Gebäude
Einbaurahmen mit Profilfahnen
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Starke Einbaurahmen für Laibungen
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Ein fester Rahmen für einen beweglichen Flügel
Der bewegliche Türflügel und der fest montierte Einbaurahmen haben unterschiedliche Aufgaben. Der Einbaurahmen schafft die Befestigungs- und Anschlagflächen. Je nach Ausführung wird er auf den Blendrahmen gesetzt, in der Öffnung befestigt oder an einer geeigneten Rollladenführung montiert.
Welche Position passt, hängt unter anderem von der Auflagefläche, der Rollladenführung und einem vorhandenen Wetterschenkel ab. Wir wählen den Einbaurahmen passend zu diesem Anschluss – nicht nur nach der Breite und Höhe der Öffnung.
Einbaurahmenprofile nach Funktion
| Profil | Aufgabe im System |
|---|---|
| 1322 | Einbaurahmenprofil mit Fahne |
| 1324 | Doppelfahne, gegensätzlich ausgerichtet |
| 1326 | Doppelfahne, gleichseitig ausgerichtet |
| 1042 | Einbaurahmenprofil für Drehtüren |
| 1041 | Verstärktes Einbaurahmenprofil für Drehtüren |
| 1331 / 1334 | Einbaurahmenprofile für Pendeltürsysteme |
| 1332 / 1335 | Einbaurahmenprofile mit Bürstenführung |
| 1337 | Pendeltür-Einbaurahmenprofil mit Fahne |
| 1338 | Pendeltür-Einbaurahmenprofil mit Fahne und Bürstenführung |
Unebene Laibungen gesondert betrachten
Bei einer Mauerlaibung kann eine stärkere Rahmenausführung sinnvoll sein. Die Befestigung muss aber trotzdem auf einem geeigneten Untergrund erfolgen. Eine zusätzliche Bürstendichtung kann den Randanschluss verbessern; sie ersetzt keine tragfähige Montage.
Für Drehtüren stehen unterschiedliche starke Einbaurahmen zur Verfügung. Wir wählen diese nicht allein nach der gewünschten Optik, sondern nach Bauraum, Befestigung und dem Gewicht beziehungsweise Aufbau des Elements.
An einer zweiflügeligen Tür den Versatz berücksichtigen
Bei Türen mit Stulpleiste liegen nicht alle Anschlussflächen automatisch in einer Ebene. Ein passender Stulpanschluss kann deshalb zusätzliche Aufdopplungsprofile oder einen dafür geeigneten Rahmen benötigen.
Schicke uns Fotos mit geöffneten Flügeln und der mittleren Anschlussstelle. Deine tatsächlich gemessenen Werte reichen als Grundlage. Welche Profile den Versatz überbrücken und welche Fertigungsmaße daraus entstehen, berechnen wir.
Bei Ersatzteilen die Rahmengeometrie mitzeigen
Für ein passendes Ersatzteil helfen uns die vorhandene Variantenbezeichnung, eine frühere Auftragsnummer und scharfe Fotos des Bauteils. Fotografiere auch die Stelle, an der es eingebaut ist. So prüfen wir nicht nur die sichtbare Form, sondern die gesamte Verbindung. Schicke uns deine gemessenen Werte unverändert; die technische Zuordnung übernehmen wir.
Eine Detailaufnahme von der Stirnseite oder einem vorhandenen Profilrest kann die Zuordnung erleichtern. Bitte zerlege dafür kein intaktes Element. Häufig reichen die Auftragsunterlagen und Fotos der sichtbaren Anschlüsse aus.
Häufige Fragen
Muss jede Insektenschutztür einen zusätzlichen Einbaurahmen haben?
Nein. Es gibt auch passende Türvarianten ohne Einbaurahmen. Die Befestigung richtet sich nach der vorhandenen Tür und dem gewählten System.
Dichtet ein Einbaurahmen auch einen großen unebenen Spalt automatisch ab?
Nein. Untergrund, Auflage und Dichtungsanschluss müssen zur Einbausituation passen und gemeinsam geplant werden.
