Aufdopplungsprofile für Versätze
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Sehen. Verstehen. Passend auswählen.
Unebenheiten und Versätze geplant überbrücken
Einbaurahmen mit Profilfahnen
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Höhen mit passenden Platten ausgleichen
Unterlegplatten gibt es in unterschiedlichen Stärken. Sie helfen beispielsweise bei der planmäßigen Unterstützung einer GitterSafe-Abdeckung.
Ein kleines Profil mit einer klaren Aufgabe
Ein L-Winkel kann einen unteren Abschluss bilden oder einen Anschluss überbrücken. Ein Aufdopplungsprofil gleicht dagegen einen Versatz zwischen zwei Flächen aus. Eine Bürstenführung hält die passende Randdichtung. Diese Bauteile lösen unterschiedliche Aufgaben und sind nicht beliebig gegeneinander austauschbar.
Für deine Anlage prüfen wir zuerst die Montageposition. Dazu gehören Untergrund, Befestigung und der Bewegungsraum des Flügels. Erst daraus ergibt sich, welcher Winkel oder welches Zusatzprofil gebraucht wird.
L-Winkelprofile im Überblick
| Profil | Aufgabe im System |
|---|---|
| 1600 | 10 × 10 × 2 mm |
| 1601 | 20 × 10 × 2 mm |
| 1602 | 20 × 15 × 2 mm |
| 1603 | 40 × 15 × 2 mm |
| 1604 | 50 × 15 × 2 mm |
| 1605 | 40 × 20 × 2 mm |
| 1606 | 60 × 20 × 2 mm – eingeschränkte Farbauswahl |
| 1608 | 80 × 20 × 2 mm – eingeschränkte Farbauswahl |
| 1610 | 100 × 20 × 2 mm – eingeschränkte Farbauswahl |

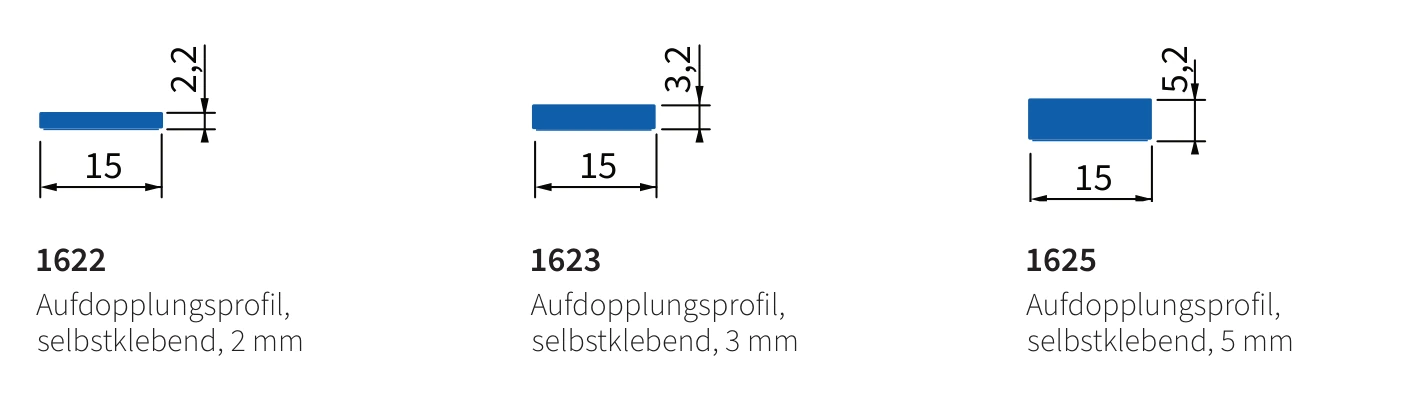

Versatz an der Stulpleiste ausgleichen
Für passende Stulpanschlüsse stehen Aufdopplungsprofile in 2, 3 und 5 mm zur Verfügung. Sie können für die Vorfixierung mit Klebeband ausgestattet sein. Diese Vorfixierung ersetzt nicht die anschließend erforderliche mechanische Befestigung.
Die Zusammenstellung und die Auswirkung auf den gesamten Anschluss übernehmen wir. Du brauchst weder Profilstärken zu addieren noch Klebebanddicken in deine Messwerte einzurechnen. Schicke uns den gemessenen Versatz unverändert zusammen mit einem Foto der Stelle.
Weitere Anschlussprofile
| Profil | Aufgabe im System |
|---|---|
| 1622 / 1623 / 1625 | Aufdopplungsprofile 2 / 3 / 5 mm |
| 1680 | Bürstenführung zum Einschieben |
| 1685 | Bürstenführungsschiene |
| 1012 | Vierkantprofil 30 × 40 × 2 mm |
Mit Fotos zum passenden Anschluss
Fotografiere die Fläche möglichst gerade und zusätzlich seitlich, damit der Versatz erkennbar wird. Bei einem bestehenden Element sind die Montageposition und die vorhandenen Schrauben- beziehungsweise Klebestellen hilfreich.
Die endgültige Befestigung wird auf den Untergrund abgestimmt. Bitte leite aus einer Profilabmessung keine allgemeine Tragfähigkeit oder Eignung für deine Konstruktion ab. Wir stellen die passenden Bauteile für dein Insektenschutzprojekt auf Maß zusammen.
Häufige Fragen
Muss ich die Profil- und Klebebandstärken selbst zusammenrechnen?
Nein. Du übermittelst deine Messwerte unverändert. Die erforderliche Kombination und sämtliche Fertigungsmaße legen wir fest.
Ist jedes L-Winkelprofil in allen Rahmenfarben erhältlich?
Nein. Bei einzelnen Abmessungen ist die Farbauswahl eingeschränkt.
