Flache Randprofile für Auflieger
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Sehen. Verstehen. Passend auswählen.
Flache Auflieger, Lüftung und Rostersatz

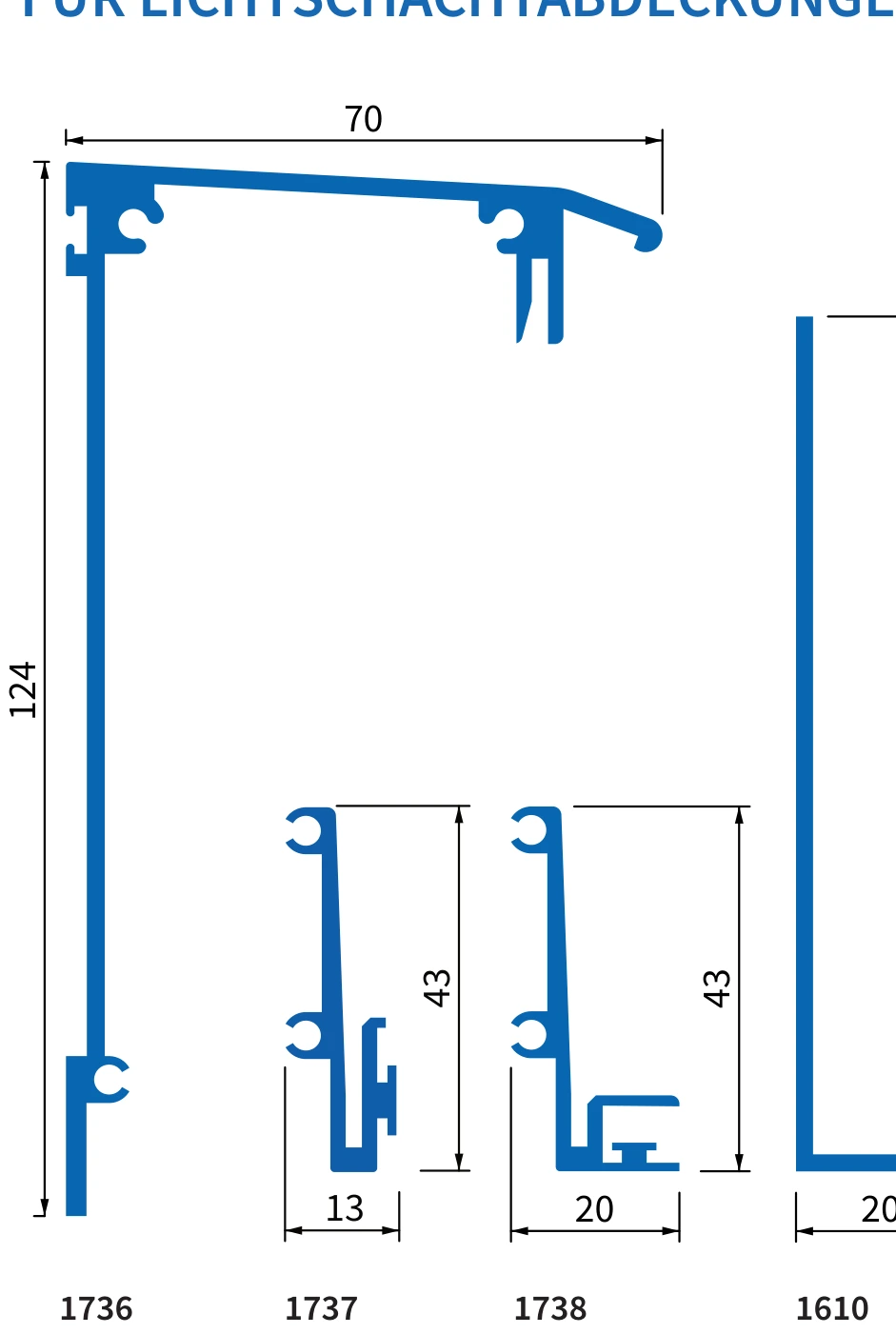

Lüftungsprofil und Aufnahmen
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Tragende Rahmenkontur beim GitterSafe
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Auflegen oder den vorhandenen Rost ersetzen?
Ein Auflieger wird auf einem geeigneten vorhandenen Gitterrost befestigt. Die Tragfunktion bleibt beim bestehenden Rost. GitterSafe ersetzt die bisherige Abdeckung dagegen durch eine eigene Konstruktion mit GFK-Rost und Aluminiumrahmen.
Die passenden Profile erfüllen deshalb unterschiedliche Aufgaben. Ein flacher Rand für den Auflieger ist keine eigenständige tragende Umrandung für eine beliebig große Öffnung. Die vorhandene Unterstützung wird bei jeder Planung geprüft.
Profile für Lichtschachtabdeckungen
| Profil | Aufgabe im System |
|---|---|
| 1707 | Abgerundetes Lichtschachtprofil |
| 1708 | Abgerundetes Profil mit Randbürstenaufnahme |
| 1709 | Abgerundetes Profil mit Fahne |
| 1720 | Sprosse für Lichtschachtabdeckungen |
| 1736 | Lüftungsprofil |
| 1737 / 1738 | Aufnahmen für das Lüftungsprofil |
Rahmen und Anschluss für GitterSafe
| Profil | Aufgabe im System |
|---|---|
| 1730 | GitterSafe-Profil |
| 1732 | GitterSafe-Profil mit Falz |
| 1610 | L-Winkel für passende Anschlussausführungen |
Wandanschlüsse und überstehende Fenster berücksichtigen
Steht die Kellerfensteröffnung über den Rost hinaus, kann ein einfacher ebener Rahmen den Bereich nicht vollständig schließen. Je nach Situation kommen ein Winkel, eine Aufkantung oder ein aufrechtes Zusatzelement infrage.
Bei Regenschutz-Ausführungen ist außerdem die Belüftung zu berücksichtigen. Ein geschlossenes Plattenelement und ein Lüftungsprofil sind deshalb nicht unabhängig voneinander zu planen. Für Räume mit besonderen Anforderungen an die Luftversorgung klären wir die Einbausituation gesondert.
Die Unterstützung trägt die Konstruktion
Bei GitterSafe muss die Auflage die vorgesehene Last zuverlässig aufnehmen. Eine schmale Profilfahne allein ersetzt keine ausreichende Unterstützung. In Terrassenaussparungen kann dafür ein geeigneter zusätzlicher Rahmen notwendig sein.
Miss die Öffnung und die vorhandenen Auflageflächen unverändert. Fotografiere den Wandanschluss, die Höhenlage und die Unterkonstruktion. Die passende Profilkombination und alle Fertigungsmaße berechnen wir. Ein begehbarer Rost ist nicht automatisch befahrbar oder für hohe Punktlasten geeignet.
Häufige Fragen
Kann ich mit einem Aufliegerprofil einen fehlenden Gitterrost ersetzen?
Nein. Ein Auflieger benötigt den geeigneten vorhandenen Rost. Für einen Ersatz wird eine dafür ausgelegte Konstruktion benötigt.
Trägt die Randfahne eines GitterSafe den gesamten Rost?
Die Konstruktion braucht eine geeignete Unterstützung. Nur auf die schmale Fahne zu vertrauen, ist keine ausreichende Planung.
